Fotogrametri terimi, 1867 makalesinde yer alan Prusya mimarı Albrecht Meydenbauer tarafından üretildi "Die Photometrographie. Elektromanyetik radyant görüntülerin ve diğer fenomenlerin fotoğrafik görüntülerini ve kalıplarını yorumlamak.
Birçok fotogrametri varyantı vardır. Bir örnek, iki boyutlu verilerden (yani görüntüler) üç boyutlu ölçümlerin çıkarılmasıdır; Örneğin, fotoğrafik görüntü düzlemine paralel bir düzlemde yatan iki nokta arasındaki mesafe, görüntünün ölçeği biliniyorsa görüntüdeki mesafeleri ölçülmesiyle belirlenebilir.
Günümüzde, bu tür fotogrametri hayati bir rol oynuyor ve yaygın olarak kullanılmaktadır. 3D tarama tarayıcısı, özellikle büyük iş parçalarının taranması için, verimliliği ve doğruluğu önemli ölçüde artırmaya yardımcı olabilir.
Büyük iş parçalarının taranması her zaman birçok imalat için bir sorun olmuştur ve bunun nedeni de açıktır, çok büyüktür. İşaretçiler kullanırken 3D Tarama Sistemi, marker birleştirme zamanlarındaki artış kümülatif hatalara yol açacak ve böylece düşük bir doğruluğa yol açacaktır.
İş parçasının boyutu 1.5m'yi aştığında ve yüksek hassasiyet ölçümü gerektiğinde fotogrametri sisteminin kullanılması önerilir. Bir 3D tarayıcı ile çalışan fotogrametri sistemi, kümülatif hatayı azaltmaya ve doğruluğu büyük ölçüde artırmaya yardımcı olabilir.
İlk oturumda belirtildiği gibi, fotogrametri 2D görüntülerden 3D verileri çıkarabilir, bu nedenle, iş parçasının referans mesafesinde fotoğraflarını çekerek, yüzeydeki belirteçler yakalanabilir, daha sonra markerlerincoortinatlar hesaplanacaktır, bu da olabilir daha sonra 3D tarama sisteminde kullanılır. Bu marker verilerinin doğruluğu, 3D tarama tarayıcısı tarafından yakalanan işaretleyicilerden çok daha yüksek olacaktır.

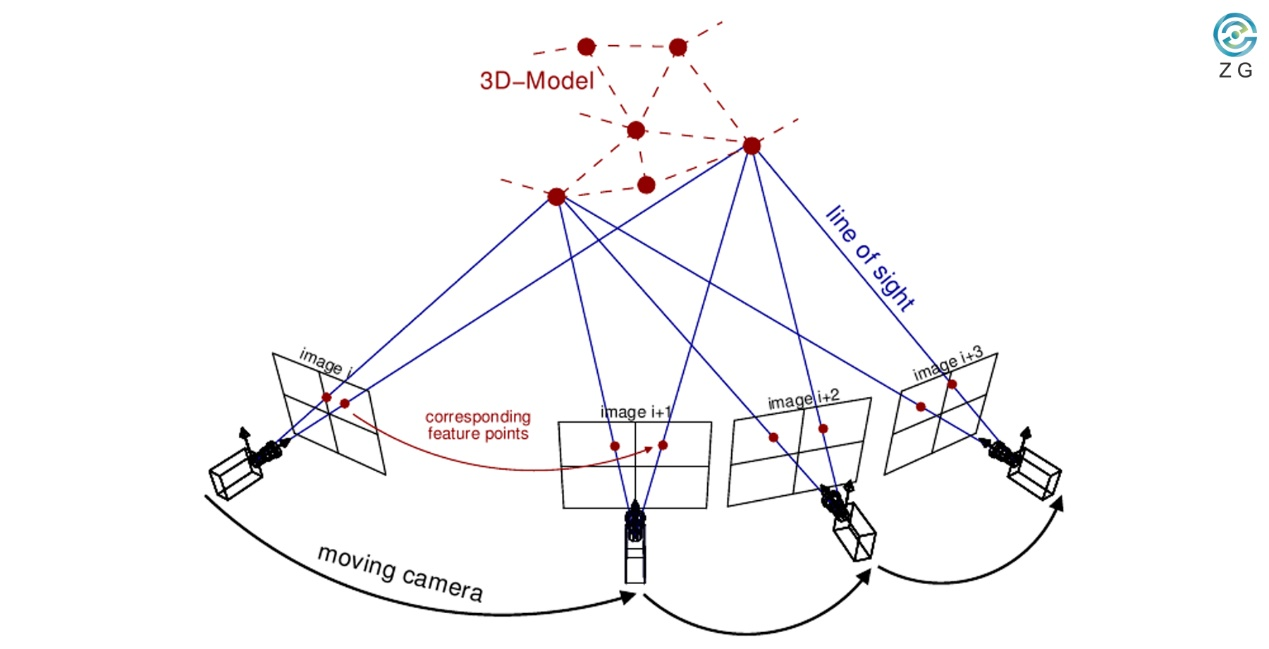

Fotogrametri çalışma prensibi
İlk olarak, 3D tarama sisteminin tipik iş akışı gibi, iş parçasına işaretleyiciler yerleştirmemiz gerekir.

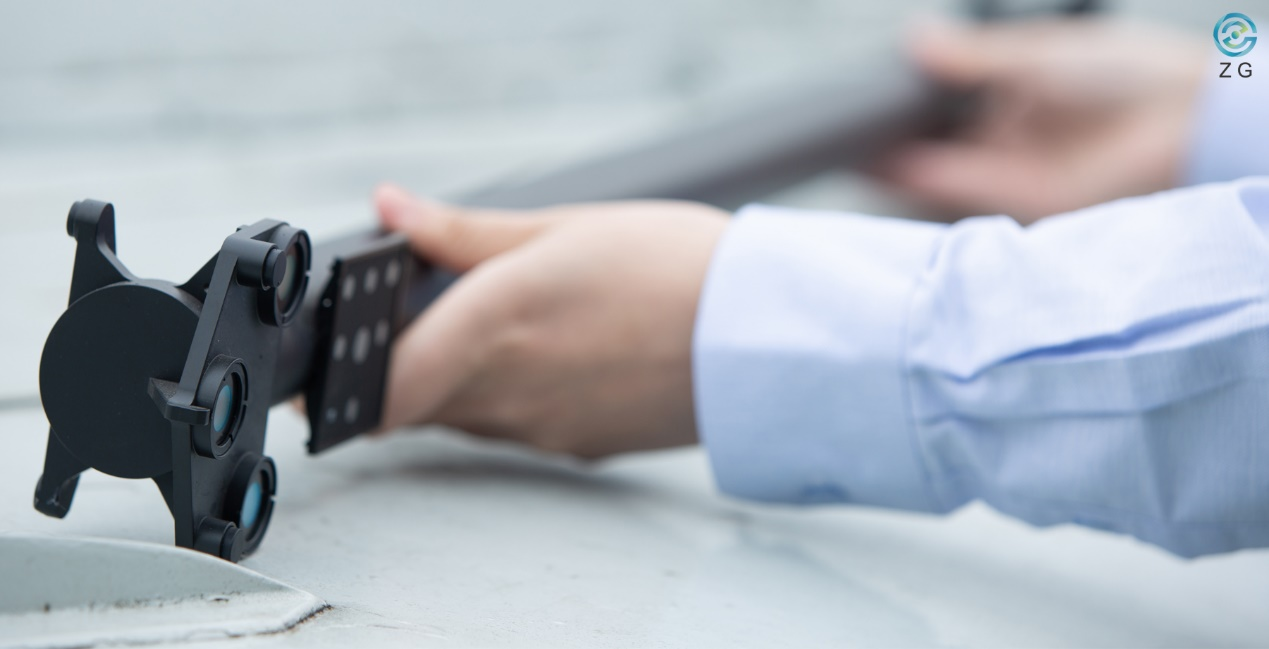

İkincisi, 2D görüntülerin ölçeği 2D görüntülerden 3D verileri çıkarmak için gerekli olduğundan, iş parçasının üzerinde veya yakınında ölçek olarak bir kontrol çubuğu yerleştirmemiz gerekir. Kontrol çubuğunun verileri zaten bilinmektedir, böylece işaretleyici verileri buna göre hesaplanabilmiştir.
Çekme çubuğu
Üçüncüsü, iş parçasını tamamen örtmek için iş parçasının yüzeyindeki işaretleyicilerin fotoğrafını merkezden kenarlara çekmek
Son olarak, 3D yazılıma çekilen resimleri girin ve sonraki kullanım için işaretleyici verilerini hesaplayın.
Fotogrametri ile büyük iş parçalarını taramak için ZG teknolojisi farklı uygulamalara göre farklı çözümler sağlayabilir.

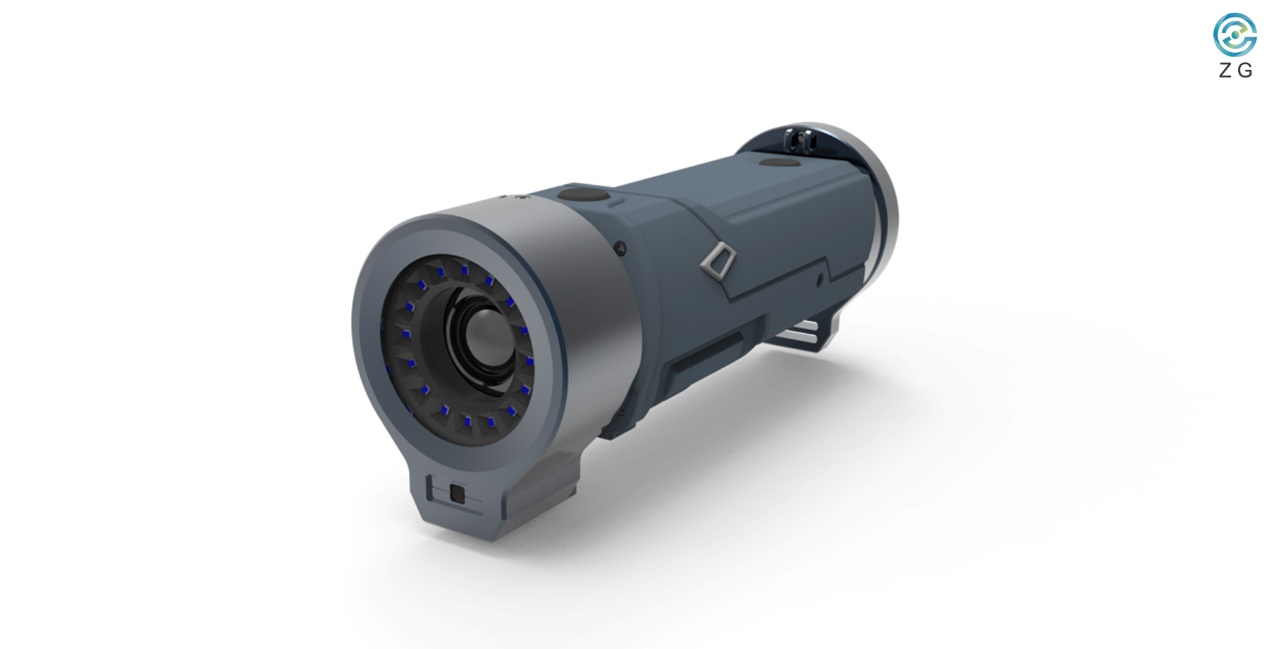

Photoshot Lite, döküm parçaları gibi büyük boyutlu iş parçalarının çoğu için uygun olan profesyonel bir fotogrametri sistemidir. Taşınabilir ve hafiftir ve hacimsel doğruluğu 0.020mm/m'ye kadar olabilir.
Photoshot Lite

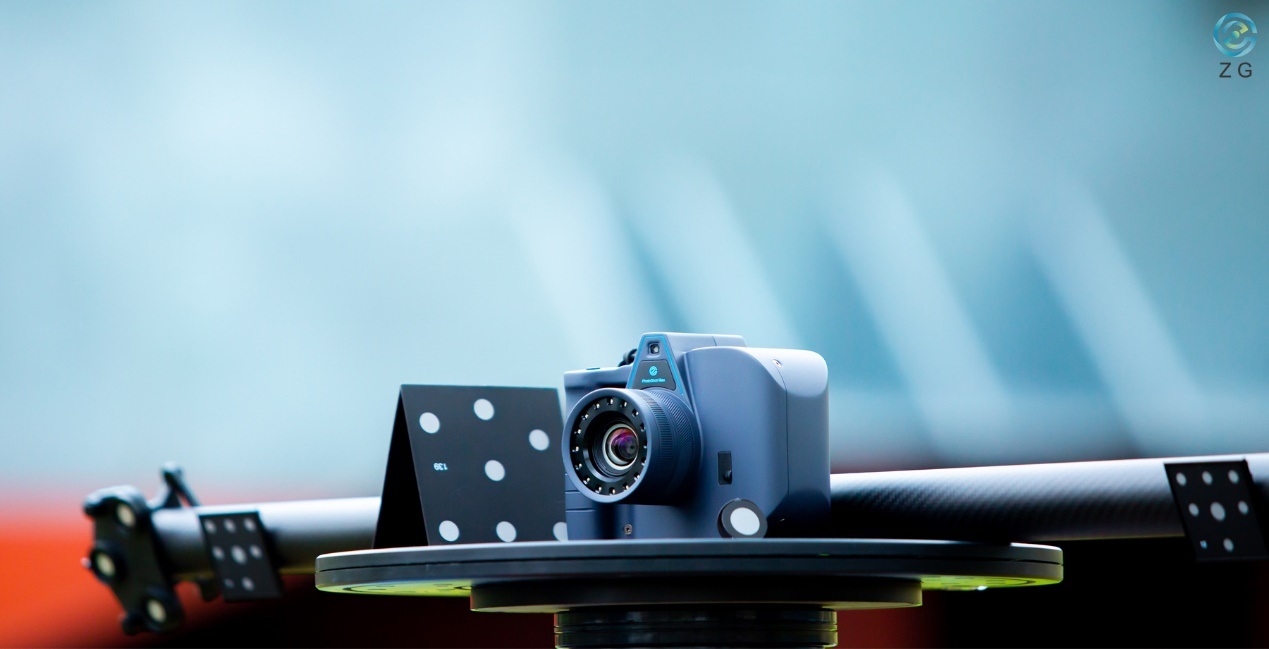

Photoshot Max, uçak, rüzgar türbini bıçağı, madencilik makinesi vb. Gibi ekstra büyük nesneler için uygun olan kablosuz bir fotogrametri sistemidir. Doğruluk 0.015mm/m'ye kadar olabilir ve WiFi 5G teknolojisi ile Photoshot Max Veriler kablosuz olarak, ölçüm aralığı ve verimliliği önemli ölçüde geliştirilebilir.
Photoshot Max

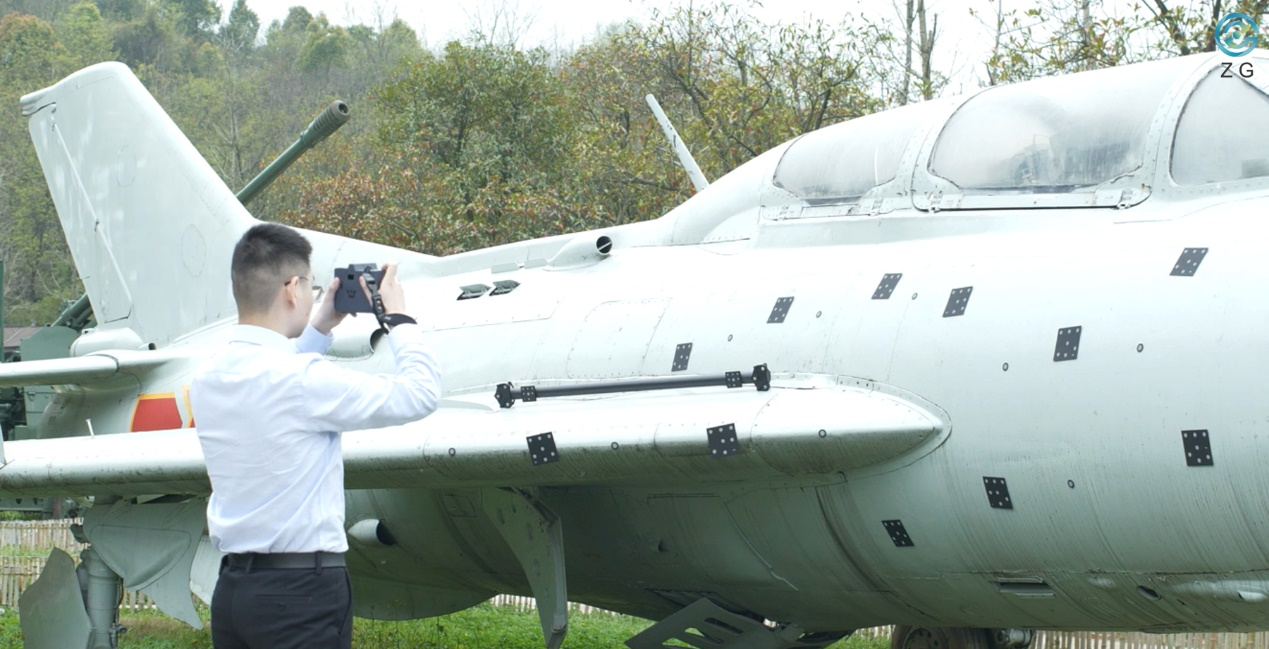

Photoshot Max fotoğraf çekiyor

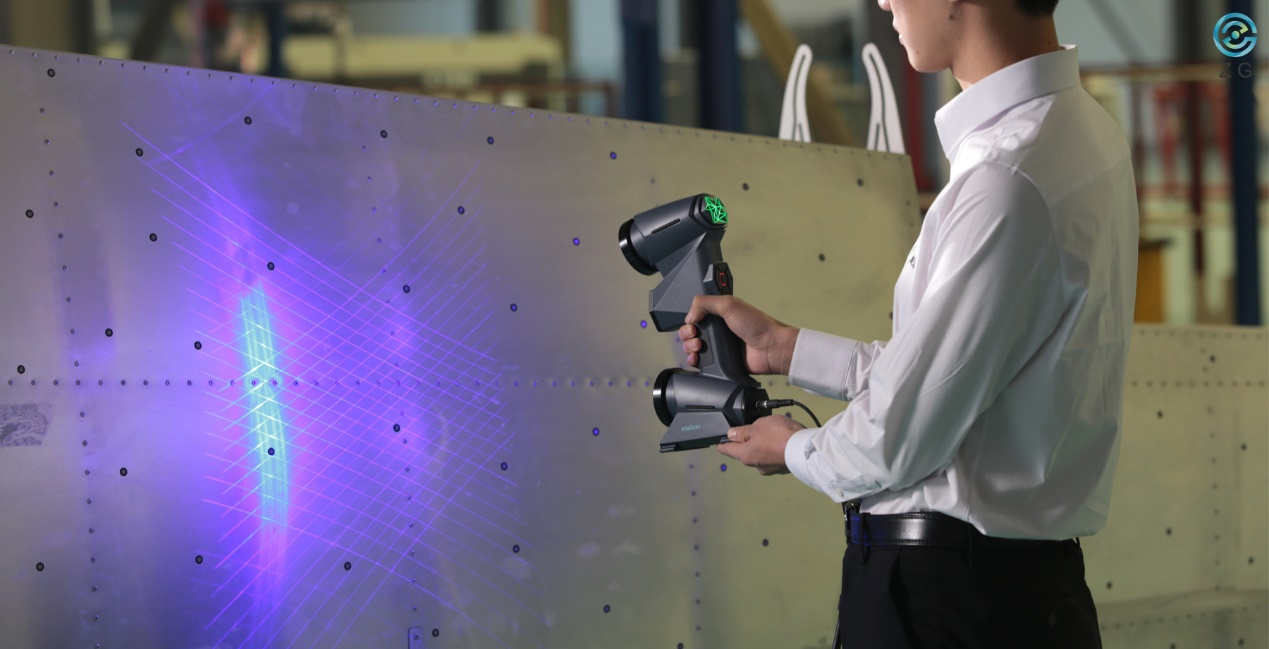

Fotogrametri sisteminin yanı sıra, tarama işlemi için uygun bir 3D tarayıcı da önemlidir. Verimliliği artırmak için, geniş menzilli moda sahip bir 3D tarayıcı öneriyoruz. Örneğin Atlascan'ı alarak, tarama alanı 600 × 550mm'ye kadar olabilir, bu da kesinlikle normal 3D tarayıcılardan daha iyi bir seçimdir.
Atlascan geniş menzilli mod
ZG teknolojisi, sadece büyük iş parçaları için değil, her türlü nesne için 8 yılı aşkın bir süredir profesyonel 3D çözümleri sunmaktadır. Size başvurunuz için bir çözüm sunmak, bugün 3D tarama teknolojisi ve işletmeniz üzerinde nasıl uzun süreli bir etkiye sahip olabilecekleri hakkında daha fazla bilgi edinmek için uzmanlarımızla konuşmayı çok isteriz.
