\"Arka plan:\"
Endüstriyel kalite denetimi, endüstriyel üretimde her zaman önemli bir rol oynamıştır.Teknolojinin ve endüstriyel üretimin gelişmesiyle birlikte, GD&T performansı birçok endüstriyel alanda giderek daha popüler hale geliyor.
Bununla birlikte, farklı boyut ve şekil veya yüksek doğruluk gereksinimleri gibi ürün özelleştirme eğilimleri nedeniyle, endüstriyel kalite denetimi, geleneksel ölçüm ekipmanlarının sınırlamaları altında, özellikle büyük parçalar için çok zaman alıcı ve düşük verimli bir süreçtir.
Döküm ve dövmede, ham parçalar genellikle nihai parçayı elde etmek için bazı kritik alanlarda işlenir.
\"İşlenecek ham döküm için yeterli malzemeyi güvenceye almak için boyutsal incelemelerin yapılması çok gerekli olacaktır.\"
Tarama verileri, operatörlerin ham parçayı CAD dosyasıyla hizalamasına ve doğrudan operasyon için yeterli malzemeyi gösterebilecek şekilde yönlendirmesine olanak tanır.Bu tür tam boyutlu inceleme, işlenecek parça için anında inceleme sonuçları üretecek ve zamandan tasarruf sağlayacak ve maliyeti önemli ölçüde azaltacaktır.
Bu şekilde, ZG HyperScan DX, Dynamic Tracking 3D tarama teknolojisi, eksiksiz bir boyutsal inceleme gerçekleştirmek için hızlı, hassas ve verimli bir araç olduğunu kanıtlıyor.

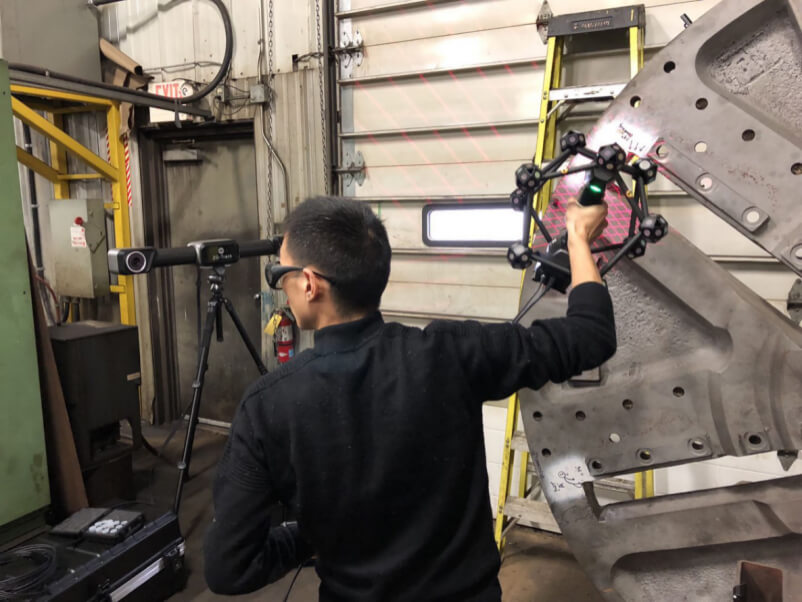

HyperScan DX ile tarama verileri nasıl elde edilir?
#1, yerinde HyperScan DX kurulumu;
#2, Cihazı güçle bağlayın ve 20 dakika ısıtın;
#3, Döküm parçasının farklı açılardan nasıl taranacağını analiz edin;
#4, Döküm parçasını taramaya başlayın;
\"#5, Tüm tarama verilerini toplamak için ZG-Tracker'ın konumunu değiştirin;\"
#6, Daha sonraki işlemler için verileri proje dosyasına kaydedin.

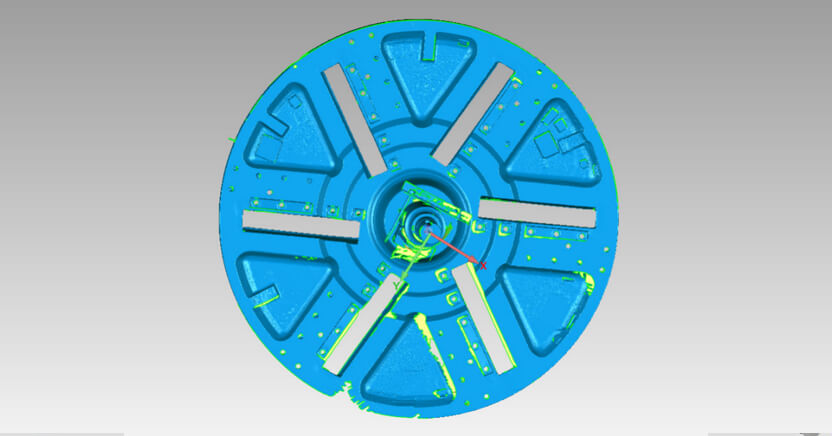

Htam tarama verileri nasıl işlenir?
#1, ZG Scanning yazılımındaki verileri işlemek için;
#2, Verileri düzenlemek ve ekstra verileri silmek için;
#3, Bir sonraki değerlendirme için verileri .stl formatında dışa aktarmak için;
#4, Sapmaları kontrol etmek ve notlar ve ayrıntılı rapor ile renk haritası oluşturmak için tarama verilerini CAD dosyası ile karşılaştırmak.
ZG HyperScan DX Çözümü Sonuç
Döküm ve dövme için tam boyutlu incelemeler, potansiyel olarak her türlü çalışma ortamında gerçekleştirilen çeşitli şekil ve karmaşıklıktaki parçalar hakkında boyutsal verilerin elde edilmesini gerektirir.
\"Etkileyici taşınabilirliği ve çok yönlülüğü nedeniyle HyperScan DX, herhangi bir parçanın alımını doğrudan dökümhanede, ayrıca müşterinin tesislerinde ve hatta atölye katında gerçekleştirebilir.\"
Genellikle, ilgili katı model parçanın fiziksel parçasını kalite denetçileri veya operatörler tarafından değerlendirmek için kullanılacaktır, bu nokta göz önünde bulundurularak, tarama verileri tam bir inceleme için gereken tüm bilgileri içeren ve doğru olmalıdır.
\"İşlevlere dayalı olarak, HyperScan DX, müşteri denetim yazılımına uyacak şekilde tam ve doğru ağ modelleri veya nokta bulutları sağlayabilir.\"
Dinamik İzleme Teknolojisi ve süper tarama hızı sayesinde HyperScan DX, CMM ve Scan Arm gibi geleneksel yöntemlere kıyasla herhangi bir katı kurulum olmadan tüm tarama işini 1 saat içinde bitirebilir.
HyperScan DX çözümü, geleneksel ölçüm yöntemlerine kıyasla önemli miktarda zaman tasarrufu sağlar.Ayrıca, görsel denetimlerden ve manuel denetim mastarlarından çok daha kolay bir şekilde belgelenebilen ve çoğaltılabilen yüksek hassasiyetli denetim verileri sağlar.
