Tersine mühendislik nedir?
Tersine mühendislik süreci nedir?
Tersine mühendisliğin kullanım alanları nelerdir?
ZG'nin 3D tarayıcıları tersine mühendisliği nasıl hızlandırabilir?
Daha fazlası bekleniyor.
Tersine mühendislik\u003Ci>(also known as backwards engineering or back engineering) is often heard in our work, it's a method of making a 3D virtual model from an existing physical part for use in 3D computer-aided design (CAD), computer-aided engineering (CAE), computer-aided manufacturing (CAM), or other design software.\u003C\/i> \u003Cb>(geriye mühendislik veya geriye mühendislik olarak da bilinir) çalışmalarımızda sıklıkla duyulur, 3B bilgisayar destekli tasarımda (CAD), bilgisayar destekli mühendislikte (CAE) kullanım için mevcut bir fiziksel parçadan bir 3B sanal model yapma yöntemidir. , bilgisayar destekli üretim (CAM) veya diğer tasarım yazılımları.\u003C\/b> \u003Ci>The process involves measuring an object, either manually or with cutting edge 3D measurement technologies like 3D scanners, to reconstruct it to a solid 3D model.\u003C\/i> \u003Cb>Süreç, bir nesneyi elle veya 3B tarayıcılar gibi son teknoloji 3B ölçüm teknolojileri ile katı bir 3B modele yeniden yapılandırmak için ölçmeyi içerir.\u003C\/b>
\u003Ci>Reverse engineering is helpful in various ways such as analyzing product functionality & subcomponents, estimating costs, and identifying potential patent infringement.\u003C\/i> \u003Cb>Tersine mühendislik, ürün işlevselliğini ve alt bileşenlerini analiz etme, maliyetleri tahmin etme ve potansiyel patent ihlalini belirleme gibi çeşitli şekillerde yardımcı olur.\u003C\/b> \u003Ci>It may also be used to supply documentation that was either lost or never written, typically for parts designed before CAD software became widespread.\u003C\/i> \u003Cb>Ayrıca, tipik olarak CAD yazılımı yaygınlaşmadan önce tasarlanan parçalar için kaybolan veya hiç yazılmayan belgeleri sağlamak için de kullanılabilir.\u003C\/b>
\u003Ci>The physical features of the surface of an object can be measured by 3D scanning technologies like handheld 3D scanners, coordinate measuring machines (CMMs), and articulated portable arms.\u003C\/i> \u003Cb>Bir nesnenin yüzeyinin fiziksel özellikleri, elde taşınan 3B tarayıcılar, koordinat ölçüm makineleri (CMM'ler) ve mafsallı taşınabilir kollar gibi 3B tarama teknolojileri ile ölçülebilir.\u003C\/b> \u003Ci>Usually represented as a point cloud, the measured data lacks topological information, so it is often processed into a triangular-faced mesh (STL) file and then modeled into a more usable format such CAD model.\u003C\/i> \u003Cb>Genellikle bir nokta bulutu olarak temsil edilen ölçülen veriler topolojik bilgiden yoksundur, bu nedenle genellikle üçgen yüzlü ağ (STL) dosyasına işlenir ve daha sonra CAD modeli gibi daha kullanışlı bir formatta modellenir.\u003C\/b>
\u003Ci>Why does a manufacturer need to reverse engineer something?\u003C\/i> \u003Cb>Bir üreticinin neden bir şeyi tersine mühendislik yapması gerekiyor?\u003C\/b> \u003Ci>To reproduce a component to analyze why the part doesn't work, to modify or enhance an existing tooling, or to find out the reason why there are issues with an assembly?\u003C\/i> \u003Cb>Parçanın neden çalışmadığını analiz etmek, mevcut bir takımı değiştirmek veya geliştirmek veya bir montajla ilgili sorunların nedenini bulmak için bir bileşeni yeniden oluşturmak mı?\u003C\/b> \u003Ci>It is necessary for a manufacturer to figure out its exact needs before beginning a reverse engineering project.\u003C\/i> \u003Cb>Bir üreticinin tersine mühendislik projesine başlamadan önce ihtiyaçlarını tam olarak bulması gerekir.\u003C\/b>
\u003Ci>Before the reverse engineering process, the manufacturer must decide which 3D measurement technology should be used first.\u003C\/i> \u003Cb>Tersine mühendislik sürecinden önce üretici, ilk olarak hangi 3D ölçüm teknolojisinin kullanılması gerektiğine karar vermelidir.\u003C\/b> \u003Ci>For this explanation, let's take ZG's portable 3D scanner\u003C\/i> \u003Cb>Bu açıklama için ZG'nin taşınabilir 3D tarayıcısını alalım\u003C\/b>AtlasScanÖrneğin.
\u003Ci>Firstly, the technician will make some preparation for the part to be scanned, such as to place markers on the surface.\u003C\/i> \u003Cb>İlk olarak, teknisyen taranacak parça için yüzey üzerine işaretleyiciler yerleştirmek gibi bazı hazırlıklar yapacaktır.\u003C\/b> \u003Ci>Then, the technician will start the scanning process, to scan the part that needs to be recreated, capturing all the dimensions and details.\u003C\/i> \u003Cb>Ardından teknisyen, tüm boyutları ve ayrıntıları yakalayarak yeniden oluşturulması gereken parçayı taramak için tarama işlemini başlatır.\u003C\/b>
\u003Ci>After the scanning process, the scan data is post processed to the universal format either a mesh or point cloud in ZG scanning software, which will help to clean, repair and refine the data.\u003C\/i> \u003Cb>Tarama işleminden sonra, tarama verileri, verilerin temizlenmesine, onarılmasına ve iyileştirilmesine yardımcı olacak olan ZG tarama yazılımında bir ağ veya nokta bulutu biçiminde evrensel formatta işlenir.\u003C\/b> \u003Ci>The mesh or point cloud scan data will be imported into CAD software such as Design X, SOLIDWORKS or Siemens NX, and then an industrial designer or expert of reverse engineering can then create the 3D model and make any changes as required.\u003C\/i> \u003Cb>Ağ veya nokta bulutu tarama verileri Design X, SOLIDWORKS veya Siemens NX gibi CAD yazılımlarına aktarılacak ve ardından bir endüstriyel tasarımcı veya tersine mühendislik uzmanı 3B modeli oluşturup gereken değişiklikleri yapabilir.\u003C\/b>
\u003Ci>The manufacturer can use a 3D printer to produce a prototype of the 3D model quickly, then the expert can assess whether the 3D model can meet their requirements, if not, the 3D model can be modified no matter how many times until satisfactory.\u003C\/i> \u003Cb>Üretici, 3B modelin bir prototipini hızlı bir şekilde üretmek için bir 3B yazıcı kullanabilir, daha sonra uzman, 3B modelin gereksinimlerini karşılayıp karşılamadığını değerlendirebilir, değilse, 3B model, tatmin edici olana kadar kaç kez değiştirilebilir olursa olsun.\u003C\/b> \u003Ci>Once the ideal 3D model has been created, the manufacturer can produce parts either as a one-off or batch production.\u003C\/i> \u003Cb>İdeal 3D model oluşturulduktan sonra üretici, parçaları tek seferlik veya toplu üretim olarak üretebilir.\u003C\/b>

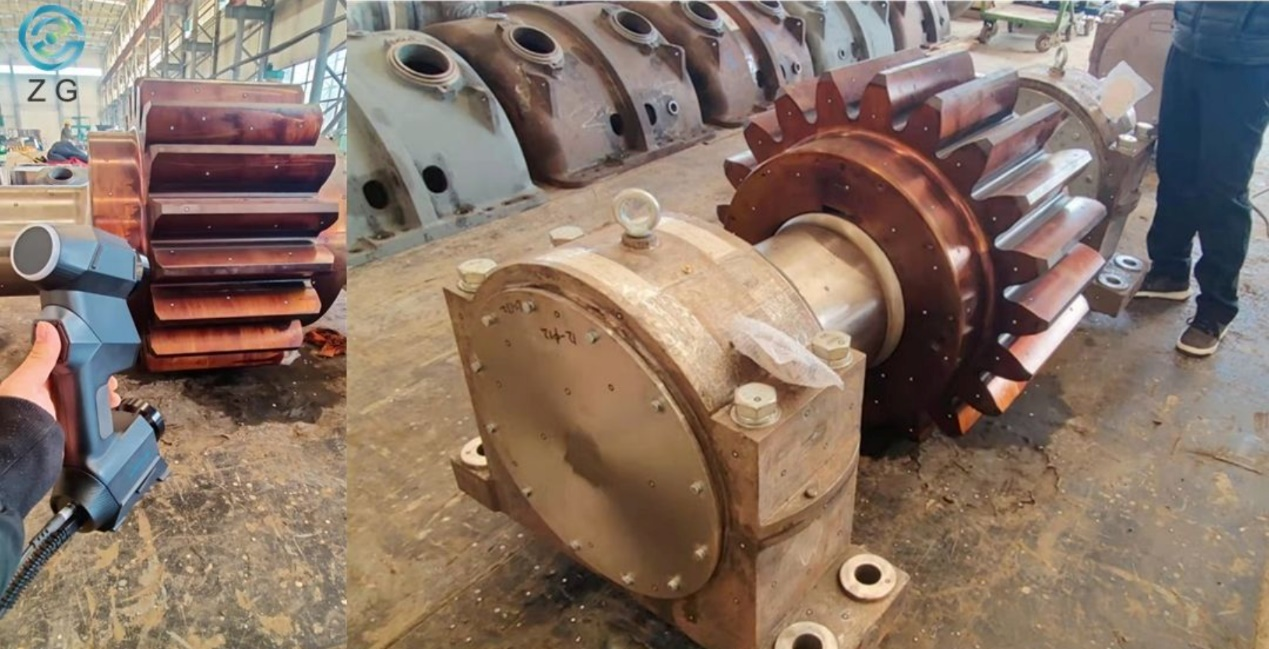

Tersine Mühendislik Yapılmaya Hazır Büyük Döküm Parçası

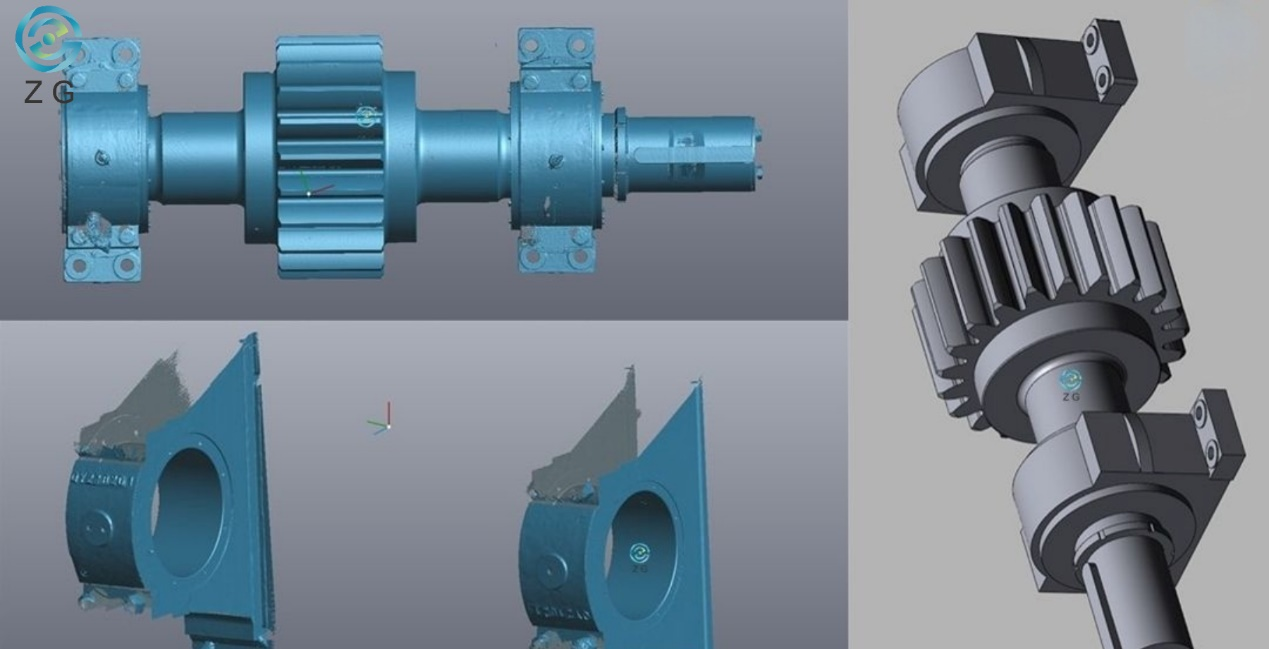

3D Taranan Veri ve CAD Modeli
Tersine mühendislik, otomobil endüstrisi, havacılık endüstrisi, alet şirketleri, sanat ve mirasın korunması vb. gibi çeşitli endüstrilerde yaygın olarak kullanılmaktadır. Tersine mühendislik süreçleri, üreticilerin üretimlerini optimize etmelerine, rekabet avantajı elde etmelerine ve maliyetleri düşürmelerine yardımcı olabilir.
Aşağıda tersine mühendisliğin en yaygın kullanımlarından bazıları verilmiştir:
En yaygın tersine mühendislik uygulamalarından biri olan eski parça değiştirme, daha büyük makineleri çalışır durumda tutmak için seçilmiş parçalarının incelenmesini ve çoğaltılmasını içerir.
\u003Ci>For example, a factory might have a large engine compartment that keeps the entire conveyor system running through each day's work shift.\u003C\/i> \u003Cb>Örneğin, bir fabrika, tüm konveyör sistemini her gün vardiyasında çalıştıran büyük bir motor bölmesine sahip olabilir.\u003C\/b> \u003Ci>Every once in a while, one of the machine parts will wear out and need to be replaced.\u003C\/i> \u003Cb>Arada bir, makine parçalarından biri aşınır ve değiştirilmesi gerekir.\u003C\/b> \u003Ci>And certain parts might no longer be in production if the machine is old.\u003C\/i> \u003Cb>Ve makine eskiyse bazı parçalar artık üretimde olmayabilir.\u003C\/b>
\u003Ci>Rather than making a huge investment in a new conveyor system, the preferable option for the manufacture is to retain the same equipment and replace the faulty part.\u003C\/i> \u003Cb>Yeni bir konveyör sistemine büyük bir yatırım yapmak yerine, imalat için tercih edilen seçenek, aynı ekipmanı muhafaza etmek ve hatalı parçayı değiştirmektir.\u003C\/b> \u003Ci>With reverse engineering, you can use a\u003C\/i> \u003Cb>Tersine mühendislik ile bir\u003C\/b>ZG'nin 3D tarayıcısı\u003Ci>to digitally replicate the design of the defective part.\u003C\/i> \u003Cb>kusurlu parçanın tasarımını dijital olarak kopyalamak için.\u003C\/b> \u003Ci>From there, a new copy of the component can be created and installed into the machine.\u003C\/i> \u003Cb>Buradan, bileşenin yeni bir kopyası oluşturulabilir ve makineye kurulabilir.\u003C\/b>
\u003Ci>Reverse engineering techniques can play a valuable role in failure analysis.\u003C\/i> \u003Cb>Tersine mühendislik teknikleri, arıza analizinde değerli bir rol oynayabilir.\u003C\/b> \u003Ci>You may need to take it apart or examine design files to determine to figure out why a machine fails.\u003C\/i> \u003Cb>Bir makinenin neden başarısız olduğunu anlamak için onu parçalara ayırmanız veya tasarım dosyalarını incelemeniz gerekebilir.\u003C\/b> \u003Ci>You can know how to fix or improve the product once you have this information, and it will function properly again.\u003C\/i> \u003Cb>Bu bilgilere sahip olduğunuzda ürünü nasıl düzelteceğinizi veya iyileştireceğinizi öğrenebilirsiniz ve ürün tekrar düzgün şekilde çalışacaktır.\u003C\/b>
\u003Ci>Examining a product using reverse engineering can reveal damaged parts of faulty designs.\u003C\/i> \u003Cb>Bir ürünü tersine mühendislik kullanarak incelemek, hatalı tasarımların hasarlı kısımlarını ortaya çıkarabilir.\u003C\/b> \u003Ci>Looking at digital design files created through reverse engineering can also reveal flaws and help inform how you plan to repair a piece of equipment.\u003C\/i> \u003Cb>Tersine mühendislik yoluyla oluşturulan dijital tasarım dosyalarına bakmak da kusurları ortaya çıkarabilir ve bir ekipmanı nasıl onarmayı planladığınız konusunda bilgi sahibi olmanıza yardımcı olabilir.\u003C\/b>
\u003Ci>It's not surprising that reverse engineering can also be used for parts improvement.\u003C\/i> \u003Cb>Tersine mühendisliğin parça iyileştirme için de kullanılabilmesi şaşırtıcı değildir.\u003C\/b> \u003Ci>After conducting a failure analysis, you might need to alter a component.\u003C\/i> \u003Cb>Bir arıza analizi yaptıktan sonra, bir bileşeni değiştirmeniz gerekebilir.\u003C\/b> \u003Ci>You could have the part reverse engineered to create a copy of the original design if no replacement or alternative part is available on the market.\u003C\/i> \u003Cb>Piyasada yedek parça veya alternatif parça yoksa orijinal tasarımın bir kopyasını oluşturmak için parçaya tersine mühendislik yaptırabilirsiniz.\u003C\/b> \u003Ci>From there, you could modify the design for improved performance.\u003C\/i> \u003Cb>Buradan, geliştirilmiş performans için tasarımı değiştirebilirsiniz.\u003C\/b>
\u003Ci>If stronger joints or weld reinforcements is required for a machine, the problem parts will be examined for their measurements and redesigned with increased thickness or stronger metals.\u003C\/i> \u003Cb>Bir makine için daha güçlü bağlantılar veya kaynak takviyeleri gerekiyorsa, sorunlu parçalar ölçümleri için incelenecek ve daha kalın veya daha güçlü metallerle yeniden tasarlanacaktır.\u003C\/b> \u003Ci>You can determine which dimensions must be maintained and which aspects you can change through reverse engineering.\u003C\/i> \u003Cb>Hangi boyutların korunması gerektiğini ve hangi yönleri değiştirebileceğinizi tersine mühendislik ile belirleyebilirsiniz.\u003C\/b> \u003Ci>If you want to combine two or more parts into a single and more functional component, reverse engineering could bring that fact to light.\u003C\/i> \u003Cb>İki veya daha fazla parçayı tek ve daha işlevsel bir bileşende birleştirmek istiyorsanız, tersine mühendislik bu gerçeği gün ışığına çıkarabilir.\u003C\/b>
\u003Ci>Reverse engineering also plays a vital role in diagnostics and problem-solving in different industrial processes.\u003C\/i> \u003Cb>Tersine mühendislik, farklı endüstriyel süreçlerde teşhis ve problem çözmede de hayati bir rol oynar.\u003C\/b> \u003Ci>In a factory setting, the flow of operations can sometimes go slow due to a faulty or underperforming function.\u003C\/i> \u003Cb>Fabrika ayarında, hatalı veya düşük performans gösteren bir işlev nedeniyle işlemlerin akışı bazen yavaşlayabilir.\u003C\/b> \u003Ci>And it will be difficult to find out the source of the problem when a manufacturing system consists of numerous machines and components.\u003C\/i> \u003Cb>Ve bir üretim sistemi çok sayıda makine ve bileşenden oluştuğunda sorunun kaynağını bulmak zor olacaktır.\u003C\/b> \u003Ci>Through reverse engineering, you can have a thorough understanding of how everything works as one and use that knowledge to identify where the problems are.\u003C\/i> \u003Cb>Tersine mühendislik sayesinde her şeyin bir bütün olarak nasıl çalıştığını tam olarak anlayabilir ve bu bilgiyi sorunların nerede olduğunu belirlemek için kullanabilirsiniz.\u003C\/b>

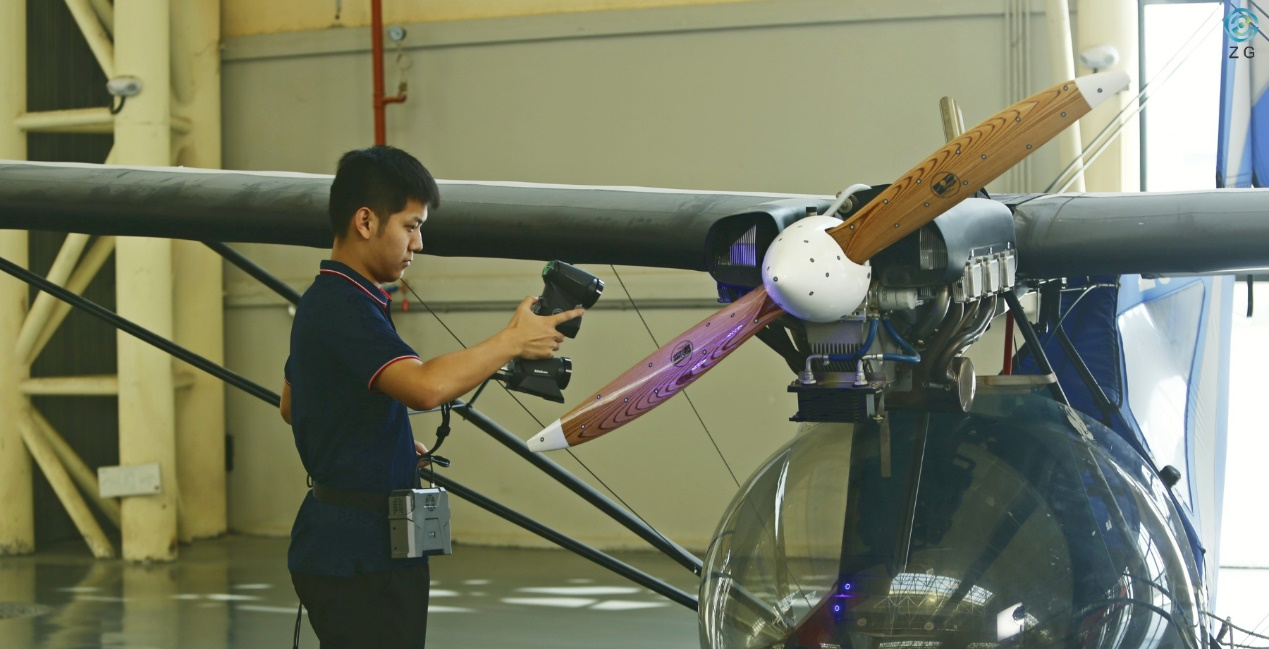

AtlasScan Tarama İşlemi 1
Manuel yöntemler ve diğer 3D ölçüm teknolojilerinin aksine doğru ve verimli,ZG'nin taşınabilir 3D tarayıcılarıtersine mühendislik sürecini önemli ölçüde hızlandırır.
1. Yüksek taşınabilirlik ve kullanımı kolay:
--- tarama işleminden önce çok az hazırlık gereklidir
--- doğrudan üretim katında kullanılabilir
--- herhangi bir beceri seviyesindeki operatörler tarafından kullanılabilir
2. Yüksek hız:
--- saniyede milyonlarca veri noktası yakalanabilir
---bir ağa tarama saniyeler içinde elde edilebilir
3. Yüksek doğruluk:
---bir parçanın geometrisinin karmaşıklığından bağımsız olarak
---bir parçanın yüzeyinin karmaşıklığından bağımsız olarak
--- doğruluk 0.01 mm'ye kadar olabilir
Bu özelliklerle ZG'nin 3D tarayıcıları, tersine mühendislik sürecini inanılmaz bir şekilde başka bir düzeye hızlandırabilir.

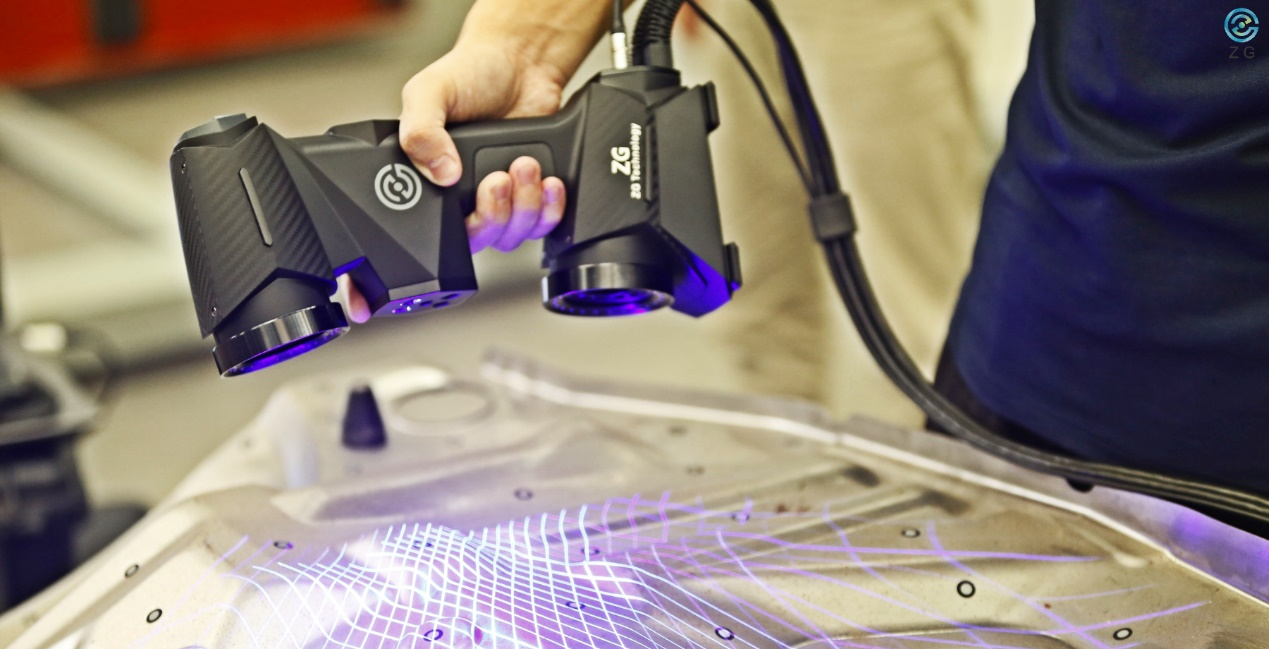

AtlasScan Tarama Süreci 2
\u003Ci>It is undeniable that reverse engineering has a bright and promising future.\u003C\/i> \u003Cb>Tersine mühendisliğin parlak ve umut verici bir geleceği olduğu yadsınamaz.\u003C\/b> \u003Ci>Reverse engineering workflows will become even more efficient and sophisticated as technological innovations continue in both 3D measurement equipment and reverse engineering software.\u003C\/i> \u003Cb>Hem 3D ölçüm ekipmanında hem de tersine mühendislik yazılımında teknolojik yenilikler devam ettikçe, tersine mühendislik iş akışları daha da verimli ve sofistike hale gelecektir.\u003C\/b> \u003Ci>ZG will also continue to improve and become more trustworthy for customers.\u003C\/i> \u003Cb>ZG ayrıca gelişmeye ve müşteriler için daha güvenilir olmaya devam edecek.\u003C\/b>
