Dünyadaki çoğu ekonomi, son yıllarda iklim değişikliği ve fosil yakıtların kıtlığı gibi çeşitli faktörlerin neden olduğu benzeri görülmemiş enerji kriziyle karşı karşıyadır. Küresel enerji talebi hızla arttıkça, giderek daha fazla ülke temiz enerjiye yöneliyor. Temiz enerjinin ana kaynaklarından biri olarak, rüzgar enerjisi elektrik üretmek için yaygın olarak kullanılmaktadır. Rüzgar türbinleri, rüzgarın kinetik enerjisini evlerimize güç vermek için kullandığımız elektriğe dönüştürmek için bıçaklar kullanır. Günümüzde, daha uygun maliyetli rüzgar enerjisi üretmek için, rüzgar türbinlerinin büyüklüğü, hem yükseklik hem de bıçak uzunluklarında büyüdü, bu da rüzgar türbini bıçaklarının üretimi, kalite kontrolü ve çalışması için yeni zorluklar yarattı. Bu nedenle, büyük ölçekli rüzgar türbinli bıçakların çalışma performansını optimize etmek için, 3D lazer tarayıcılar bu engellerin üstesinden gelmek için akıllı ölçüm çözümleri haline gelmiştir.

Rüzgar türbini bıçak kalıplarının incelenmesi için geleneksel ölçümler kullanılarak karşılaşılan zorluklar.

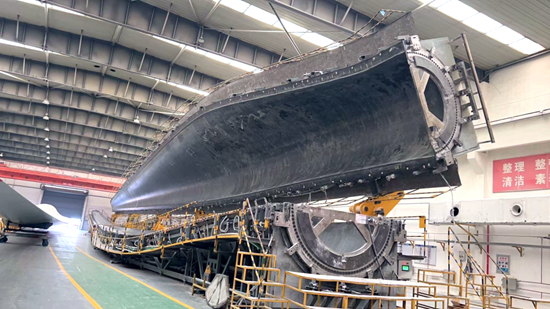

Blade kalıplarının doğruluğu, rüzgar türbini bıçaklarının ürün kalitesinin sağlanmasında hayati bir rol oynar ve rüzgar gücünün elektrik üretim verimliliği üzerinde doğrudan etkiye sahiptir. Geleneksel muayene yöntemini kullanırken, müşterimiz kalıp uzunluklarındaki artışla kavisli yüzeylerde yüksek hassasiyetli inceleme yapmanın zor olduğunu bulur. Ek olarak, geleneksel manuel denetim yöntemi, büyük ölçekli rüzgar türbinli bıçak kalıplarını ölçerken farklı çalışma ortamlarına uyum sağlayamaz.

• Kesinlik

Kalıp uzunluğu arttıkça, geleneksel muayene yöntemleri kullanılırken uzun muayene süresi ve büyük mesafe nedeniyle yüksek hassasiyetli muayene sonuçları elde etmek zordur. Karmaşık yapılarla büyük boyutlu iş parçalarını ölçerken, ulaşılması zor alanlarda ayrıntılı bilgileri yakalamak için geleneksel temas tabanlı yöntemleri kullanmak zordur, bu da ölçüm sonuçlarının boyutsal sapmasına yol açabilir.

• Düşük taşınabilirlik

Muayene çalışması yapmak için geleneksel ölçüm yöntemleri kullanılırken, büyük ölçekli iş parçalarını ölçerken mümkün olmayan denetim sırasında hedef iş parçasının taşınması gerekir.

• Yüksek fiyat

Üreticiler, işgücünün, çalışanlar için beceri eğitimine yatırılan büyük miktarda para gerektiren geleneksel incelemenin ihtiyaçları ile başa çıkmak için yeterli olmasını sağlamalıdır. Buna ek olarak, zaman alıcı denetim süreci de maliyetin artmasına yol açacaktır.

Rüzgar türbini bıçaklarının incelenmesi için ZG’nin eksiksiz 3D tarama çözümü

ZG, rüzgar türbini bıçaklarının incelenmesi için ideal olan profesyonel 3D lazer tarayıcılar ve hizmetler sunar, Photoothot Ve Hiperscan. Yüksek doğruluk, yüksek verimlilik ve yüksek esneklik özellikleri ile ZG’nin eksiksiz 3D tarama çözümü, üreticilerin zorluklarla büyük etkinlikle mücadele etmelerine yardımcı olabilir.

l Yüksek doğruluk

İlk olarak, 3D taranan verilerin doğruluğunu sağlamak için, Photoothot, bir kablosuz modülle gömülü taşınabilir fotogrametri sistemi, tüm tarama projesi için genel çerçeve sağlamak için kullanılır ve aşağıdaki tarama işleminin kesin konumlandırılmasına yol açar. Ayrıca, büyük menzilli fotogrametri özelliği ile kümülatif hataları büyük ölçüde azaltabilir ve hacimsel doğruluğu artırabilir.

l Yüksek verimlilik

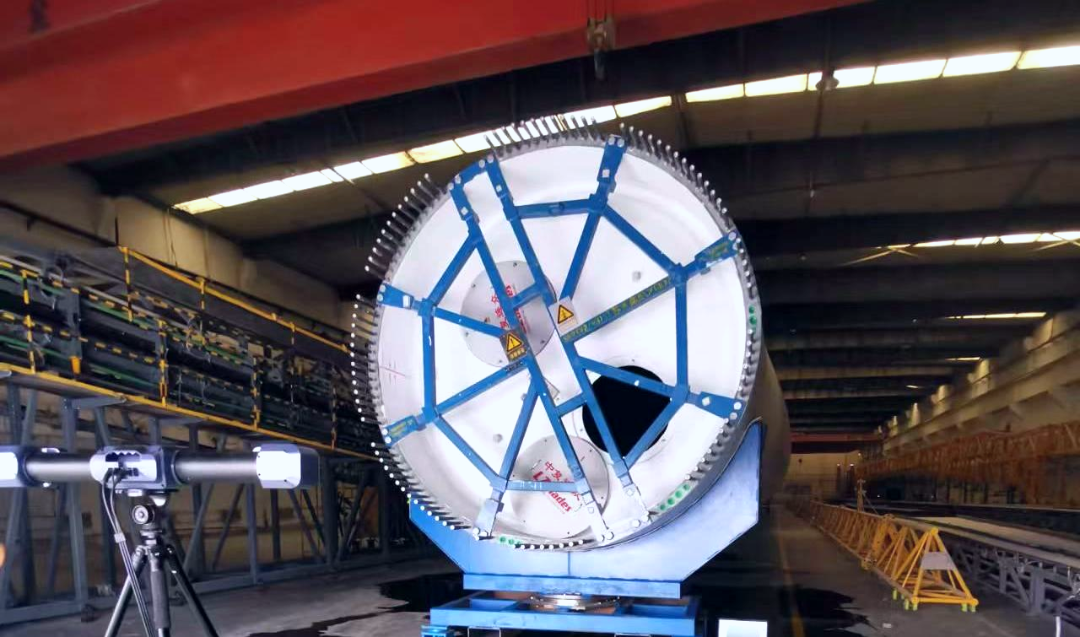

Genel konumlandırmayı tamamladıktan sonra seçiyoruz Hiperscan tarama işini yapmak. Farklı tarama durumlarına sahip birden fazla çalışma moduna sahip mavi lazer teknolojisini benimser. Bıçak kalıplarının üst kısmını ve alt kısımlarını sıkıştırmadan önce, açık ortamda, tarama çalışmasını yürütmek için standart dinamik izleme modu kullanılır. Çalıştay durumunda, tarayıcı optik izleyici ZG-Track işbirliği ile yüksek hassasiyetli dinamik ölçüm elde edebilir.

İşaretsiz tarama modu Hiperscan özellikle yüzeyleri, ön kenarları ve kalıpların arka kenarlarını tam olarak ölçebilen büyük ölçekli rüzgar türbinli bıçak kalıplarının incelenmesi için uygundur. Ayrıca, saniyede 210.0000 ölçümüne kadar tarama hızı ile Hyperscan, üreticiler için denetim verimliliğini büyük ölçüde artırabilir.

• Yüksek esneklik

Bıçak kalıplarının üst yarısını ve alt yarısını sıkıştırdıktan sonra, incelemenin içinden yapılması gerekir. Kapalı alan bir optik izleyicinin yerleştirilmesi için uygun olmadığından, Hiperscan, tek el işlemi ile kullanımı kolaydır ve ışık ve boşluk koşulları ile kısıtlanmaz, rüzgar türbinli bıçak kalıplarının montajının doğruluğunu ve verimliliğini büyük ölçüde artırır.

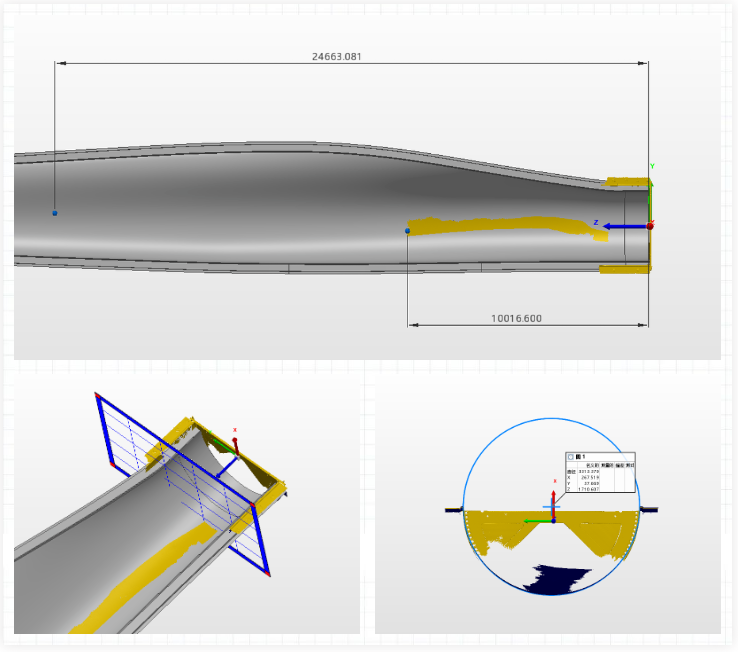

Tarama çalışmasını tamamladıktan sonra, ürünlerin aşağıdaki bakımı ve optimizasyonu için anahtar olan sezgisel bir görsel inceleme raporu oluşturmak için 3D veriler satır içi yazılıma aktarılır.

ZG hakkında

ZG teknolojisi Çin'de, bağımsız fikri mülkiyet hakkı, ileri 3D taşınabilir ölçüm teknolojileri geliştiren ve eksiksiz mühendislik hizmetleri sağlayan Wuhan Üniversitesi'nden en son teknolojiler ve başarılar temel alan profesyonel bir metroloji sınıfı 3D tarayıcı çözüm sağlayıcısıdır. Ürünlerimiz ve hizmetlerimiz, otomotiv üretimi, havacılık, askeri, 3D baskı, kültürel kalıntıların korunması vb. Alanlarında yaygın olarak uygulanan yüksek hassasiyetli 3D lazer tarayıcılar ve tam 3D tarama çözümleri içerir.
