Üreticiler, büyük endüstriyel parçalara hedef etiketlerini uygulayıp çıkarırken sayısız saat kaybediyor. Operatörler sürekli olarak optik takip cihazı kurulumlarıyla boğuşuyor. Kalabalık mağaza katlarında her gün görüş hattı kesintileriyle mücadele ediyorlar. Hem karmaşık tersine mühendislik hem de hızlı kalite kontrolü için anında taramaya ihtiyacınız var. Katı fiziksel kısıtlamalar üretim çevikliğinizi aktif olarak sabote eder. Sektör genelinde işaretsiz ölçüm teknolojilerine doğru bir geçiş görüyoruz. Tam olarak bu iş akışı darboğazını çözüyorlar. değerlendirilmesi, MarvelScan Tracker'sız İşaretleyicisiz 3D Lazer Tarayıcının yalnızca bir donanım yükseltmesinden daha fazlasını ortaya çıkarır. Alıcılar bunu zorlu operasyonel zaman çizelgelerine karşı metroloji düzeyindeki doğruluğu dengelemek için kullanıyor. Bu kılavuzda içten dışa izlemenin hazırlık çalışmalarını nasıl ortadan kaldırdığını öğreneceksiniz. Temel değerlendirme kriterlerini ayrıntılı olarak ele alacağız. İşaretsiz iş akışlarının özel üretim alanı ortamınıza uyup uymadığını görebilirsiniz. Son olarak referans işaretleyicileri tamamen terk etmenin pratik uygulama gerçeklerini keşfedeceksiniz.
Sıfır Hazırlık Verimliliği: Referans işaretleyicilerin emek yoğun uygulamasını ortadan kaldırır ve harici optik izleyicilerin görüş hattı sınırlamalarını ortadan kaldırır.
Metroloji Sınıfında Güvenilirlik: Gelişmiş yerleşik fotogrametri ve gelişmiş izleme algoritmaları aracılığıyla yüksek hacimsel doğruluğu korur.
İş Akışı Entegrasyonu: Büyük ölçekli, karmaşık geometriler (örn. havacılık, otomotiv, ağır döküm) için parçadan ağa geçiş süresini %80'e kadar azaltır.
Değerlendirme Gerçeği: İşaretleyicisiz olarak pazarlansa da yüzey geometrisi gereksinimlerini anlamak, bu sistemin özel kullanım durumunuza uyup uymadığını belirlemek açısından kritik öneme sahiptir.
El tipi tarayıcılar geleneksel olarak titiz ve yorucu parça hazırlığı gerektirir. Havacılık kanatları veya ağır dökme demir motor blokları gibi devasa geometrilere binlerce yapışkan işaretleyici uygulamak için saatler harcıyorsunuz. Daha sonra bunları ortadan kaldırmak için daha fazla zaman harcarsınız. Bu gizli emek, yüksek ücretli mühendislik kaynaklarınızı büyük ölçüde tüketir. İzleyici tabanlı kurulumlar, ölçüm bölgesi çevresinde katı fiziksel sınırlar empoze eder. Görüş hattındaki kırılmalar, operatör kamera donanımı ile prob arasına adım attığında ilerlemenizi anında durdurur. Ayrıca, bu harici takip sistemleri üretim alanında çok büyük yer kaplıyor. Özel, kordon altına alınmış denetim bölgelerine ihtiyaç duyarlar.
Başarılı bir yükseltme, bu hazırlık süresini büyük ölçüde azaltır. Ancak standart metroloji uyumluluğundan ödün veremezsiniz. Modern üretim, optik 3D ölçüm sistemlerini yöneten VDI/VDE 2634 Bölüm 3 gibi katı kriterleri karşılayacak ekipmanlara ihtiyaç duyar. Başarı kriterleriniz, fiziksel kısıtlamaları başarılı bir şekilde ortadan kaldırırken üst düzey doğruluğu korumaya bağlıdır. İşaretleyicisiz taramaya geçiş, yalnızca verilerin sonraki incelemeler için tamamen güvenilir kalması durumunda anlamlı olur.
Bu kısıtlamaların kaldırılması dinamik, çok yönlü taramanın kilidini açar. Geleneksel tripod donanımının göremediği dar araç iç mekanlarını kolaylıkla dijitalleştirebilirsiniz. Aktif üretim hatları boyunca dar yürüyüş yollarında geziniyorsunuz. Artık tesisin çevresinde büyük ekipman taşımanıza gerek yok. Geleneksel iş akışı, sizi işaretsiz teknolojinin ortadan kaldırdığı birkaç israf adımı atmaya zorlar:
Yüzey temizleme ve agresif kimyasal yağ giderme.
Devasa, karmaşık fiziksel geometrilerde manuel işaretleyici uygulaması.
Referans noktası hasarını önlemek için tasarlanmış dikkatli tarama rutinleri.
Kazıyıcılar kullanılarak tarama sonrası işaretleyicinin zahmetli bir şekilde çıkarılması.
Kimyasal kalıntıların sonraki boya veya kaplama işlemlerine zarar vermesini önlemek için ikincil yüzey temizliği.
Gelişmiş işaretsiz sistemlere yükseltme yapmak, ekibinizin bu gereksiz aşamaları tamamen atlamasını sağlar. Tarayıcıyı alıp parçaya doğrultun ve anında işlem yapılabilir veriler elde edin.

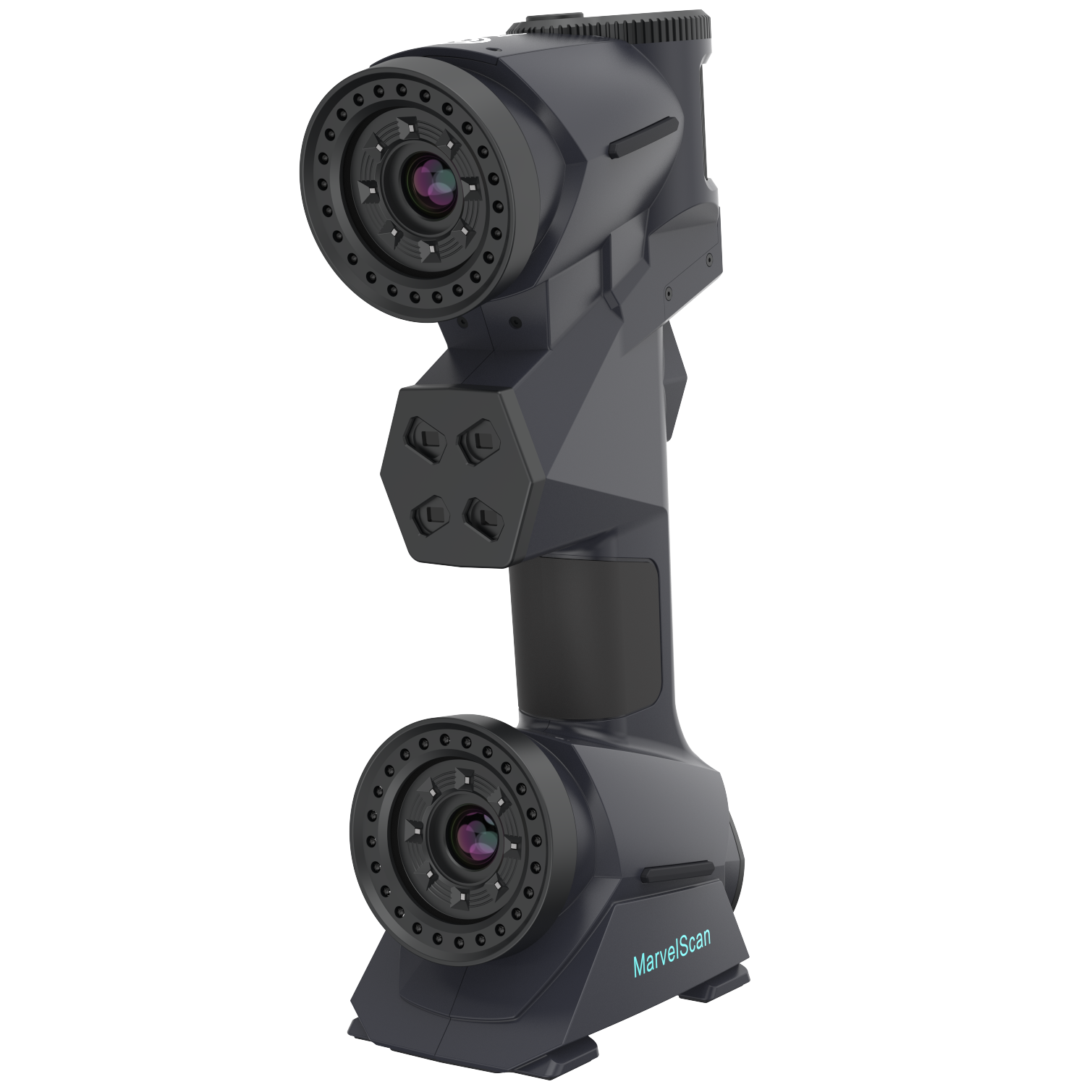

Çoğu optik izleyici dışarıdan içeriye bir mimariye dayanır. Sabit harici kameralar, yerelleştirilmiş bir tarama probunu takip eder. MarvelScan Tracker'sız İşaretleyicisiz 3D Lazer Tarayıcı bu paradigmayı tamamen tersine çevirir. Son derece gelişmiş bir içten dışa izleme metodolojisi kullanır. Dahili kameralar fiziksel parçanın geometrik özelliklerini sürekli olarak okur. Cihazı 3 boyutlu alanda yönlendirmek için bu benzersiz geometriyi anında işlerler. Bu, SLAM (Eşzamanlı Yerelleştirme ve Haritalama) teknolojisine benzer şekilde çalışır ancak milimetre altı metroloji uygulamaları için optimize edilmiştir.
Birden fazla kesişen mavi lazer haçı, inanılmaz yüzey ayrıntılarını yakalar. Mavi ışık, geleneksel kırmızı lazerlerden çok daha kısa bir dalga boyuna sahiptir. Parlak, yansıtıcı veya simsiyah yüzeyleri kolaylıkla işler. Dağınık tarama spreyini tamamen ortadan kaldırırsınız. Bu özel mavi lazer kurulumunun temel operasyonel faydaları şunlardır:
Keskin kenarlarda ve karmaşık mekanik eğrilerde üstün ağ çözünürlüğü.
Agresif derecede koyu veya yüksek derecede yansıtıcı metal kaplamalar için yüksek kontrast uyarlanabilirliği.
Atölye zeminini kirleten aerosol geliştirici spreyler olmadan daha temiz çalışma ortamları.
Geliştirilmiş sinyal-gürültü oranı, daha temiz ham nokta bulutları sağlar.
Büyük nesneler genellikle mesafe arttıkça hata birikmesine neden olur. Üç metrelik bir otomotiv şasi çerçevesinin taranması genellikle hacimsel kaymaya neden olur. MarvelScan, entegre bir fotogrametri sistemi aracılığıyla bunu önler. Büyük nesneler arasında küresel mekansal konumlandırmayı otonom olarak kilitler. Bu, ölçüm çerçevesini güvence altına alır. Büyük ölçekli havacılık dökümleri veya ağır makine bileşenlerinde harici ölçek çubuğu kiti kullanmadan son derece sıkı toleransları korursunuz.
Sac levha ve işlenmiş parçalar kritik delik koordinatlarını içerir. Bunları geleneksel olarak yakalamak çok zaman alır. Yerleşik delik flaş teknolojisi bu koordinatları anında yakalar. Tarayıcı belirli ışık düzenlerini yanıp söner. Aynı anda birden fazla delik merkezini ölçerek sac metal inceleme iş akışlarını önemli ölçüde hızlandırır.
İki metreyi aşan büyük parçalar sıkı sapma kontrolleri gerektirir. Tarama hızı ile hacimsel doğruluğu dikkatli bir şekilde değerlendirmelisiniz. Standart izleyici kurulumları, büyük hacimlerde küresel doğruluğu olağanüstü derecede iyi tutar. Tarayıcının içindeki yerleşik fotogrametri bu yeteneğe rakip olur. Hacimsel sapmanın kontrolden çıkmasına izin vermeden hızlı veri toplama sağlar. Metrikleri değerlendirirken daima en büyük tipik parçanızı aşan uzunluklar için sapma verilerini isteyin.
Özelliksiz yüzey uyarısını açıkça ele alarak güven inşa etmeliyiz. İşaretleyici içermeyen teknolojinin pratik fizik sınırları vardır. Büyük, tamamen düz veya özelliksiz yüzeyler, izleme algoritmasını zorlar. Tamamen boş bir metal levha paneli farklı bir geometriye sahip değildir. Tarayıcı, özelliksiz bir düzlem üzerinde uzamsal konumunu etkili bir şekilde sabitleyemez. Bu özel durumlarda yine de seyrek işaretleyicilere ihtiyacınız olabilir. İzlemeyi sürdürmek için parçanın etrafına manyetik bloklar gibi rastgele geometrik yardımlar da yerleştirebilirsiniz. Buradaki şeffaflık, aracı doğru şekilde dağıtmanızı ve mühendislik ekibiniz için gerçekçi beklentiler belirlemenizi sağlar.
Mağaza katları sürekli çevresel strese maruz kalıyor. Ağır damgalama presleri şiddetli titreşimlere neden olur. Gün boyunca bölme kapıları açıldığında ortam aydınlatması değişir. Sıcaklıklar sabah ve öğleden sonra vardiyaları arasında ciddi dalgalanmalar gösteriyor. Sert takip sistemleri burada sıklıkla başarısız oluyor. Tripod çarptığında veya sıcaklık teçhizatı değiştirdiğinde kalibrasyonu kolayca kaybederler. Bağımsız bir el tipi tarayıcı çok daha iyi uyum sağlar. Operatörle birlikte akıcı bir şekilde hareket eder. Ağır parçaları iklim kontrollü bir laboratuvara taşıma ihtiyacını ortadan kaldırarak doğrudan aktif üretim alanında güvenilir sonuçlar elde edersiniz.
Eski markaların optik takip sistemleri bazı ağır sanayi sektörlerine hakimdir. Olağanüstü doğruluk sunarlar. Ancak çok büyük bir fiziksel ayak izi talep ediyorlar. Taşınabilirliği önemli ölçüde kısıtlıyorlar. Görüş hattı kısıtlamaları, uçak gövdesi veya tekne gövdesi gibi büyük yapıların içinde çalışan operatörleri sinirlendiriyor. Ayrıca, bu karmaşık platformların başlangıç sermaye harcamaları oldukça yüksek olmaya devam ediyor.
Doğrudan rakipler benzer belirsiz vaatler sunuyor. Alternatif el bilgisayarlarını değerlendirirken karşılaştırmanızı yerel yazılım ekosistemi çerçevesinde yapın. Genellikle saniye başına satır veya saniye başına nokta cinsinden ölçülen ham tarama hızını kontrol edin. Üstün ağ çözünürlüğü yeteneklerini karşılaştırın. Son olarak, tescilli izleme algoritmalarını titizlikle test edin. Agresif derecede parlak yüzeyler veya yumuşak geçişlerle karşılaştığınızda tüm işaretsiz algoritmalar eşit performans göstermez.
Mühendislik alıcılarınız için mantıksal bir kısa liste çerçevesi sağlayın. Taşınabilirlik iş akışınızı yönlendiriyorsa izleyicisiz ve işaretleyicisiz sistemleri seçin. Kurulum hızı proje başarısını belirlediğinde üstün performans gösterirler. Tersine, eğer yüksek oranda tekrarlanan, özelliği olmayan geometrileri tarıyorsanız geleneksel izleyicilere sadık kalın. Aynı düz paneller üzerinde incelemeyi otomatikleştiren sabit robotik hücreler genellikle geleneksel harici izleme paradigmalarından yararlanır.
Metroloji donanım kararlarınızı netleştirmek için bu değerlendirme parametrelerini basit bir karşılaştırma tablosunda özetleyebiliriz.
Sistem Tipi | Taşınabilirlik | Hazırlık Süresi Gereksinimi | Görüş Hattı Sınırları | İdeal Mağaza Alanı Kullanım Durumu |
|---|---|---|---|---|
Geleneksel Optik Takip Cihazı | Düşük (Ağır Tripodlar) | Yüksek (Teçhizat Kurulumu ve Kalibrasyonu) | Evet (Kesinlikle Uygulanır) | Sabit robotik hücreler, devasa açık bölmeler |
Geleneksel Elde Taşınabilir (İşaretleyiciler) | Yüksek | Çok Yüksek (Etiket Uygulaması) | HAYIR | Küçük parçalar, karmaşık geometri, kısıtlı bütçeler |
Takipçisiz / İşaretçisiz | Çok Yüksek | Sıfırdan Minimuma | HAYIR | Büyük karmaşık parçalar, dar alanlar, hızlı kalite kontrol |
Yeni metroloji donanımını devreye almak, kullanıma hazır belirli gerçekleri içerir. Standart Hızlı Başlangıç prosedürlerinden anında yararlanırsınız. İlk dağıtım aşamaları, iş istasyonu düzeyindeki dizüstü bilgisayarlara yüksek verimli sürücülerin kurulmasını içerir. Sertifikalı, izlenebilir eserleri kullanarak temel kalibrasyon rutinlerini gerçekleştireceksiniz. Bu ilk adımlar, sistemin fabrika spesifikasyonlarını yerel olarak karşılamasını sağlar. Uygun sıcaklığa alışma önemlidir. Temel kalibrasyonu çalıştırmadan önce tarayıcının atölye ortam sıcaklığına uyum sağlamasına izin verin.
Yerel yazılım hattını titizlikle değerlendirmelisiniz. Tarayıcı donanımı ham nokta bulutlarını yakalar. Yazılım, eyleme geçirilebilir çokgen ağını oluşturur. Düzlemler, silindirler ve küreler gibi kritik özellik çıkarımını gerçekleştirir. Alt denetim platformlarına kesintisiz ihracat yeteneklerine ihtiyacınız var. Geomagic Control X, PolyWorks Inspector ve SolidWorks entegrasyonu, ciddi mühendislik ekipleri için tartışmaya açık değildir. Yerel yazılım paketi, uç doğruluğunu kaybetmeden dosya boyutlarını yönetilebilir tutmak için akıllı azaltma araçları sunarak bu geçişi kolaylaştırıyor.
Operatörün benimsenmesi gerçek eğitim yükünü ortaya çıkarır. İşaretçi yerleştirmenin olmaması, egzersiz odağınızı tamamen değiştirir. Artık sıkıcı hazırlık çalışmalarını veya çıkartma aralığı mantığını öğretmiyorsunuz. Operatörlere optimum tarama teknikleri konusunda eğitim verirsiniz. Maksimum özellik yakalama için tarayıcıya nasıl açı verilmesi gerektiğini öğreniyorlar. Dizüstü bilgisayar ekranındaki gerçek zamanlı görüntülemeyi okumaya odaklanıyorlar. Yazılım işleme ve denetim raporu oluşturma konusunda uzmanlaşmaya daha fazla zaman harcıyorlar. Bu paradigma değişimi ekibinizi yükseltir. Manuel hazırlık işçilerinden yüksek vasıflı metroloji teknisyenlerine dönüşüyorlar.
Bu tarama teknolojisi, yoğun hazırlık süresinden dolayı zorluk çeken üretim ekipleri için son derece etkili bir çözüm sağlar. Karmaşık, zengin özelliklere sahip parçalar artık saatlerce manuel çıkartma uygulaması gerektirmiyor. Harici izleme donanımlarının fiziksel sınırlamalarını tamamen atlarsınız. Kalite kontrol ekibiniz üretim alanında benzeri görülmemiş bir hareket kabiliyeti kazanarak kusurları anında yakalar.
Eylem odaklı sonraki adımlar en önemlisidir. Metroloji donanımını yalnızca teknik özellikler sayfalarından satın almayın. Karar vericilere özel bir canlı demo talep etmelerini şiddetle tavsiye ediyoruz. Kendi tescilli kıyaslama parçalarınızı kullanın. Satıcıdan özellikle tesisinizde zorlu, yüksek derecede yansıtıcı veya devasa bir bileşeni canlı olarak taramasını isteyin. İşaretçisiz izleme iddialarını kendiniz doğrulayın. Ortaya çıkan ağ verilerinin doğrudan mevcut denetim yazılımı ekosisteminize entegre olmasını sağlayın.
C: En karmaşık geometrileri işaretleyici olmadan tararken, büyük, tamamen pürüzsüz, özelliksiz yüzeyler izleme algoritmasına meydan okuyor. Devasa düz metal paneller veya mükemmel küreler, sürekli izlemeyi sürdürmek için yine de minimum referans noktalarına veya yakına yerleştirilen geometrik yardımlara ihtiyaç duyabilir.
C: Bunları son derece iyi bir şekilde ele alıyor. Çoklu kesişen mavi lazer çaprazları, yüksek kontrastlı, karanlık ve yüksek derecede yansıtıcı yüzeyleri eski kırmızı ışıklı veya yapılandırılmış ışıklı tarayıcılardan çok daha iyi yönetir. Bu genellikle dağınık geliştirici sprey ihtiyacını tamamen ortadan kaldırır.
C: Evet. Sistem, araç şasisi veya büyük dökümler üzerinde yüksek doğruluğu korur. Bağımsız, yerleşik bir fotogrametri modülü kullanır. Bu modül, küresel uzamsal koordinatları bağımsız olarak kilitler ve bu da büyük ölçekli fiziksel ölçümlerdeki hacimsel kaymayı etkili bir şekilde en aza indirir.
C: Gerçek zamanlı algoritmik izleme, güçlü işlem gücü gerektirir. Üst düzey, özel GPU"lar ve önemli miktarda RAM ile donatılmış iş istasyonu düzeyinde dizüstü bilgisayarlar kullanmalısınız. Bu spesifikasyonlar, devasa veri akışını ve gerçek zamanlı ağ oluşturmayı gecikme olmadan sorunsuz bir şekilde gerçekleştirir.
