Hyperscan DX Optik İzleme 3D Lazer Tarayıcı Çin Üreticiden Çift Çalışma Modları ile

Smart Optical Tracking 3D Scanner, HyperScan DX, çoklu çalışma modlarıyla kırmızı lazer teknolojisini benimser.Standart tarama modu, tarama verimliliğini önemli ölçüde artıran 1.340.000 ölçüm/sn'ye kadar tarama hızına sahip 26 kırmızı lazer çizgisiyle donatılmıştır;Ekstra tek satırlı tarama modu, ulaşılması zor alanı iyi ölçebilir.

HyperScan DX, izleyiciden optik izleme ile çalışabilir ve parça yüzeyinde herhangi bir işarete ihtiyaç duymaz, ayrıca parça yüzeyindeki işaretleyicilerle, izleyiciye ihtiyaç duymadan tarayabilir.

Ürün Özellikleri

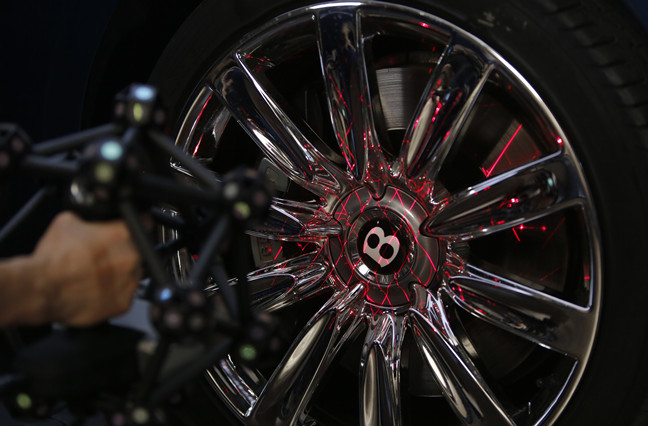

Yüksek Hızlı Optik İzleme 3D Tarayıcı

Yüksek Tarama Hızı

26 lazer çizgisiyle 1.340.000 ölçüm/sn'ye varan tarama hızı

550 x 500 mm'ye kadar tarama alanı

İşaretsiz Tarama

Optik takip sistemi ile işaretsiz tarama

Büyük nesneler için işaretleyici yerleştirme zamanından tasarruf edin

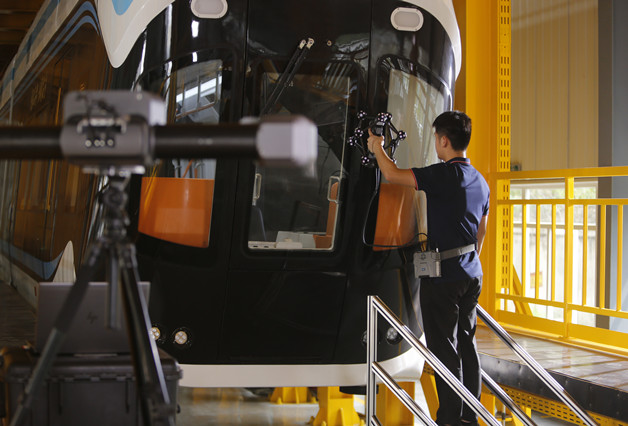

Kablosuz modüllü Optik İzleme 3D tarayıcı

Kablosuz bağlantı

Kablosuz tarama için ZGFreeBox-S ve ZGFreeBox-T ile çalışın

Kabloları dağıtmadan özgürce hareket edin

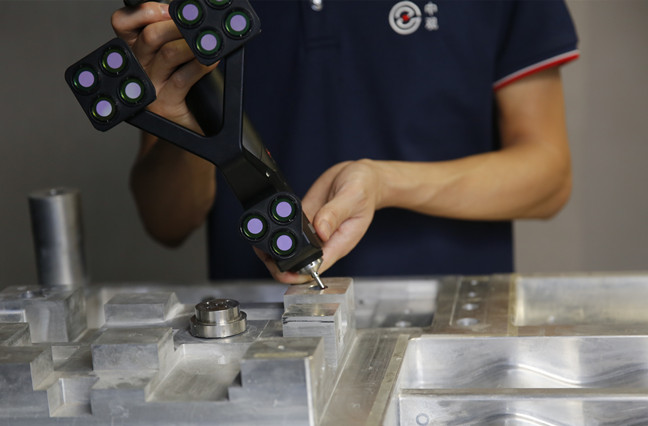

Taşınabilir CMM ile uyumlu

Metroloji düzeyinde tarama ve problamayı tek bir izleme sistemiyle entegre edin

Teknik özellikler
modeli		HyperScan DX
Ölçüm Oranı		1.340.000 ölçüm/saniye
Tarama Alanı		550 x 500 mm'ye kadar
Lazer Kaynağı		Standart tarama için 26 kırmızı lazer çizgisi + Ulaşılması zor alanlar için ekstra 1 kırmızı lazer çizgisi
Hafif Sınıf		2. Sınıf (Göz Güvenli)
Çözünürlük		0.02 mm'ye kadar
Kesinlik		0.025 mm'ye kadar
Kendinden Konumlandırma Sistemi Hacimsel Doğruluk (İzleyici ile)	9.6m³（3.5m）	0,064 mm/m
	17.6m³（4.2m）	0,078 mm/m
Hacimsel Doğruluk + Fotoğraf Çekimi		0.044+0.015mm/m
Uzak Mesafe		350mm
Alan derinliği		400 mm
İşaretleyiciler Konumlandırma Sistemi-Tarama Modu （İzleyici Olmadan)	Hacimsel Doğruluk	0.02+0.035mm/m
	Hacimsel Doğruluk+ Fotoğraf Çekimi	0.02+0.015mm/m
Ağırlık		1.5kg
Bağlantı Standardı		USB 3.0
Çalışma sıcaklığı		-20 ~ 40℃
Çalışma Nemi (Yoğuşmasız)		%10 - %90
Dışa aktarma biçimi		.stl, .ply, .obj, .txt, .xyz, .asc.vb. özelleştirilebilir
Uyumlu Yazılımlar		3D Sistemler (Geomagic Solutions), InnovMetric Yazılımı (PolyWorks), Dassault Systems (CATIA V5 ve SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX ve Solid Edge) vb.

HyperScan DXUygulamalar

1. Tüp Bakım, Onarım ve Revizyon Muayenesi

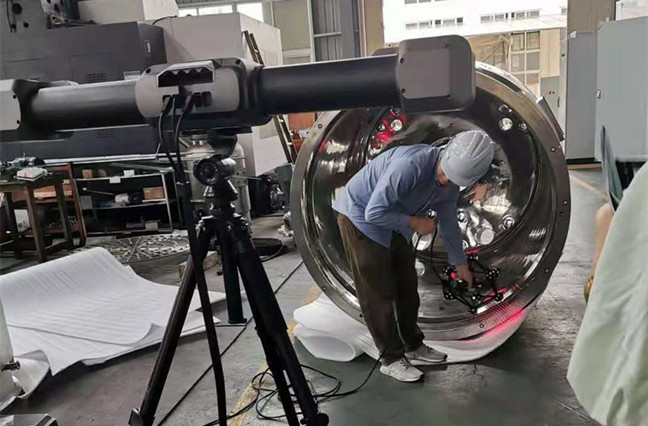

Ekipman Bakımı, Onarımı ve Revizyonu için Optik İzleme 3D Tarayıcı

İnceleme için Optik İzleme 3D Tarama

2.Büyük İmalat Ekipmanları İşaretleyicisiz Parça Tarama

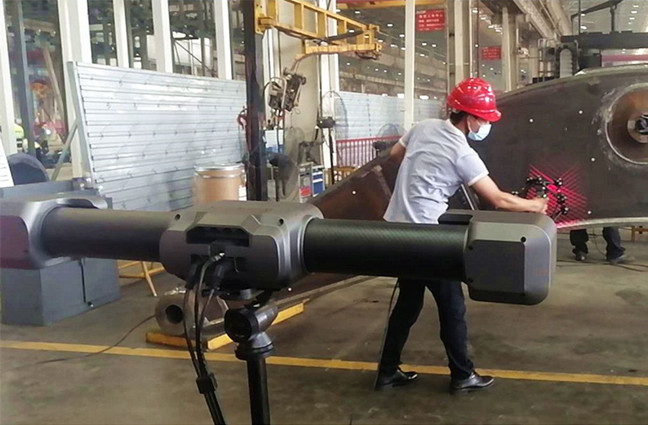

Büyük ekipman denetimi için Optik 3D Tarama

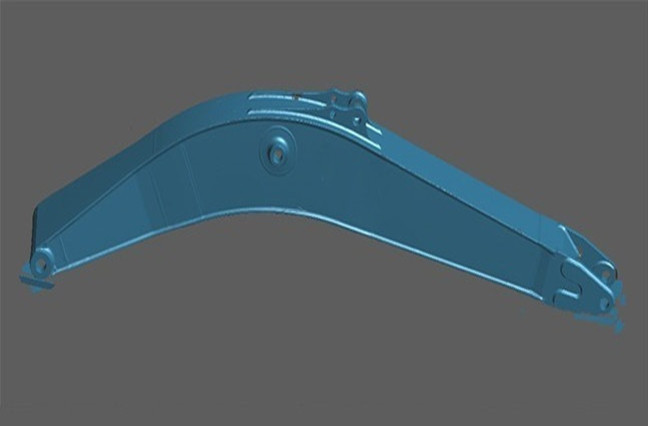

İşaretsiz Taramalı Optik İzleme 3D Tarayıcı

3. Yüksek Hızlı Tren Ters Tasarımı için 3D Tarama

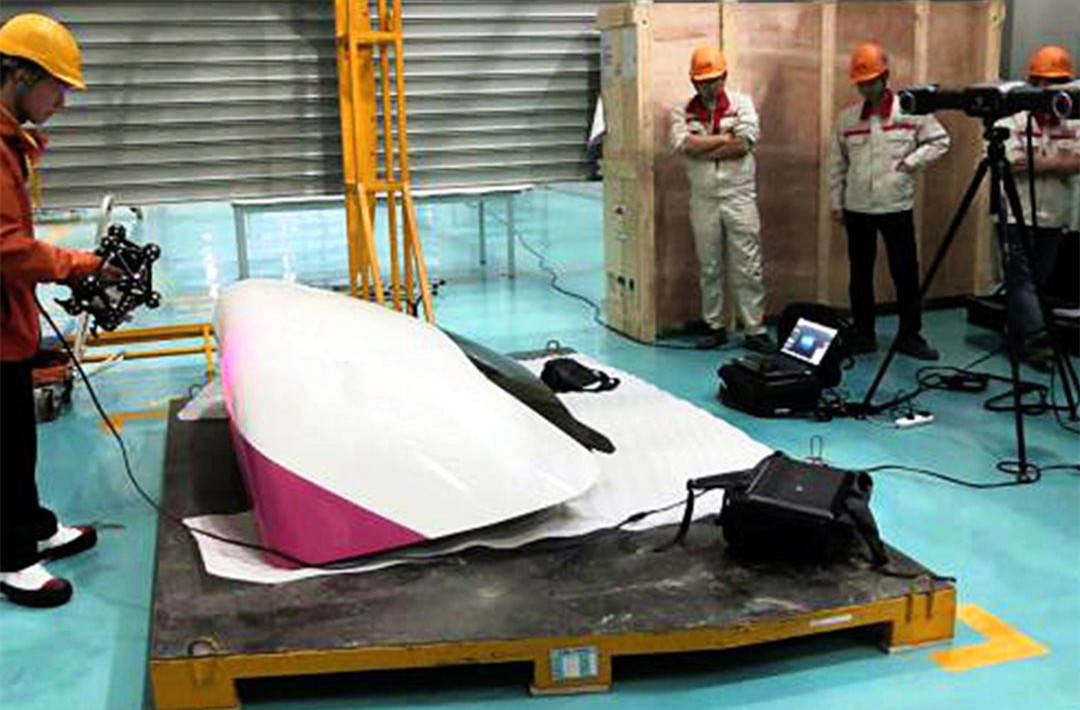

Tersine Tasarım için Optik İzleme 3D Tarama

Demiryolu taşımacılığı endüstrisi için Optik İzleme 3D Tarama

Bizim avantajlarımız

Optik İzleme 3D Tarayıcı

Yenilik Asla Durmaz

Optik İzleme 3D Lazer Tarayıcı

ISO Standart Kalite

Kalite Denetimi için Optik İzleme 3D Tarayıcı

Küresel Satış Ağı

Tersine Mühendislik için Optik İzleme 3D Tarayıcı

7/24 Teknik Destek

İşaretsiz Taramalı Optik İzleme 3D Tarayıcı

Profesyonel Eğitim Sistemi

hizmetlerimiz

İşaretsiz ve İşaretleyici Konumlandırma Taramalı Optik İzleme 3D Tarayıcı

Teknik özellikler
modeli	HyperScan DX
Ölçüm Oranı	1.340.000 ölçüm/saniye
Tarama Alanı	550 x 500 mm'ye kadar
Lazer Kaynağı	Standart tarama için 26 kırmızı lazer çizgisi + Ulaşılması zor alanlar için ekstra 1 kırmızı lazer çizgisi
Hafif Sınıf	2. Sınıf (Göz Güvenli)
Çözünürlük	0.02 mm'ye kadar
Kesinlik	0.025 mm'ye kadar
Kendinden Konumlandırma Sistemi Hacimsel Doğruluk (İzleyici ile)	9.6m³（3.5m）	0,064 mm/m
17.6m³（4.2m）	0,078 mm/m
Hacimsel Doğruluk + Fotoğraf Çekimi	0.044+0.015mm/m
Uzak Mesafe	350mm
Alan derinliği	400 mm
İşaretleyiciler Konumlandırma Sistemi-Tarama Modu （İzleyici Olmadan)	Hacimsel Doğruluk	0.02+0.035mm/m
Hacimsel Doğruluk+ Fotoğraf Çekimi	0.02+0.015mm/m
Ağırlık	1.5kg
Bağlantı Standardı	USB 3.0
Çalışma sıcaklığı	-20 ~ 40℃
Çalışma Nemi (Yoğuşmasız)	%10 - %90
Dışa aktarma biçimi	.stl, .ply, .obj, .txt, .xyz, .asc.vb. özelleştirilebilir
Uyumlu Yazılımlar	3D Sistemler (Geomagic Solutions), InnovMetric Yazılımı (PolyWorks), Dassault Systems (CATIA V5 ve SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX ve Solid Edge) vb.
