Lazer tarama teknolojisi mimarlık, inşaat ve araştırma gibi endüstrilerde devrim yaratıyor. Peki bir lazer tarayıcı gerçekten ne kadar uzağa ulaşabilir? Bir tarayıcının menzilini anlamak, projeniz için doğru olanı seçmek açısından çok önemlidir.
Bu makalede farklı inceleyeceğiz . lazer tarayıcı türlerini , bunların menzilini nelerin etkilediğini ve ortak uygulamalarını İhtiyaçlarınıza en uygun tarayıcıyı nasıl seçeceğinizi öğreneceksiniz.
Lazer tarayıcı, nesnelerin ve ortamların üç boyutlu verilerini yakalamak için lazer ışınlarını kullanan bir araçtır. Cihaz, lazer darbeleri yayarak mesafeleri ölçüyor ve bir nesneye çarptıktan sonra geri dönmeleri için geçen süreyi hesaplıyor. Bu işlem, taranan alanı veya nesneyi doğru şekilde temsil eden bir 3 boyutlu nokta bulutu ile sonuçlanır. Lazer tarayıcılar, endüstriyel üretimdeki küçük parçalardan, araştırmadaki büyük ölçekli arazilere kadar çok çeşitli yüzeyleri ve yapıları yakalayabilir.
Lazer tarayıcılar, her biri menzil, doğruluk ve taranan ortamın doğası gibi faktörlere dayalı olarak özel ihtiyaçları karşılamak üzere tasarlanmış farklı türlerde gelir. Çeşitli aralıklardaki mesafeleri ölçme yeteneği inşaat, mimarlık, arkeoloji ve coğrafi haritalama gibi endüstriler için çok önemlidir.
Kısa menzilli lazer tarayıcılar genellikle küçük nesnelerin veya alanların ayrıntılı taranması için kullanılır. Bu tarayıcılar genellikle kalite kontrol, tersine mühendislik ve endüstriyel tasarım gibi uygulamalarda bulunur. Bir lazer ışınının bir nesne üzerine yansıtıldığı ve yansımanın, lazer kaynağından bilinen bir mesafede konumlandırılan bir kamera tarafından yakalandığı üçgenleme yöntemlerini kullanırlar. Bu tarayıcıların tipik menzili 0,1 ila 5 metre arasındadır.
Bu tarayıcılar küçük nesneleri yüksek ayrıntılarla yakalamak için idealdir ancak daha büyük ortamlar veya nesneler için uygun değildir.
Orta menzilli lazer tarayıcılar daha büyük alanları veya nesneleri yakalamak için kullanılır. Otomotiv ve havacılık endüstrilerinin yanı sıra mimari ve inşaat alanlarında da yaygın olarak kullanılırlar. Bu tarayıcılar tipik olarak, tarayıcının bir lazer darbesinin nesneye gidip geri dönmesi için geçen süreyi ölçtüğü uçuş süresi (TOF) teknolojisini kullanır. Orta menzilli tarayıcılar birkaç metreden yaklaşık 50 metreye kadar olan mesafeleri kapsayabilir.
Bu tarayıcılar aralık ve ayrıntı arasında bir denge kurarak onları daha büyük bileşenleri veya bina bölümlerini taramak için mükemmel kılar.
Uzun menzilli lazer tarayıcılar araştırma, madencilik ve topografik haritalama gibi büyük ölçekli uygulamalar için tasarlanmıştır. Bu tarayıcılar, birkaç yüz metreden birkaç kilometreye kadar verileri doğru bir şekilde yakalamak için güçlü lazerler ve ileri teknolojiyle donatılmıştır. Genellikle uzun mesafelerde hassas ölçümlere olanak tanıyan uçuş süresi teknolojisi veya faz kaydırma teknolojisini kullanırlar. Uzun menzilli tarayıcılar, geniş arazileri veya köprüler ve otoyollar gibi büyük altyapıları yakalamak için gereklidir.
Bu tarayıcılar, geniş bir coğrafi alandan veri gerektiren veya uzun mesafeleri kat etmesi gereken projeler için çok değerlidir.

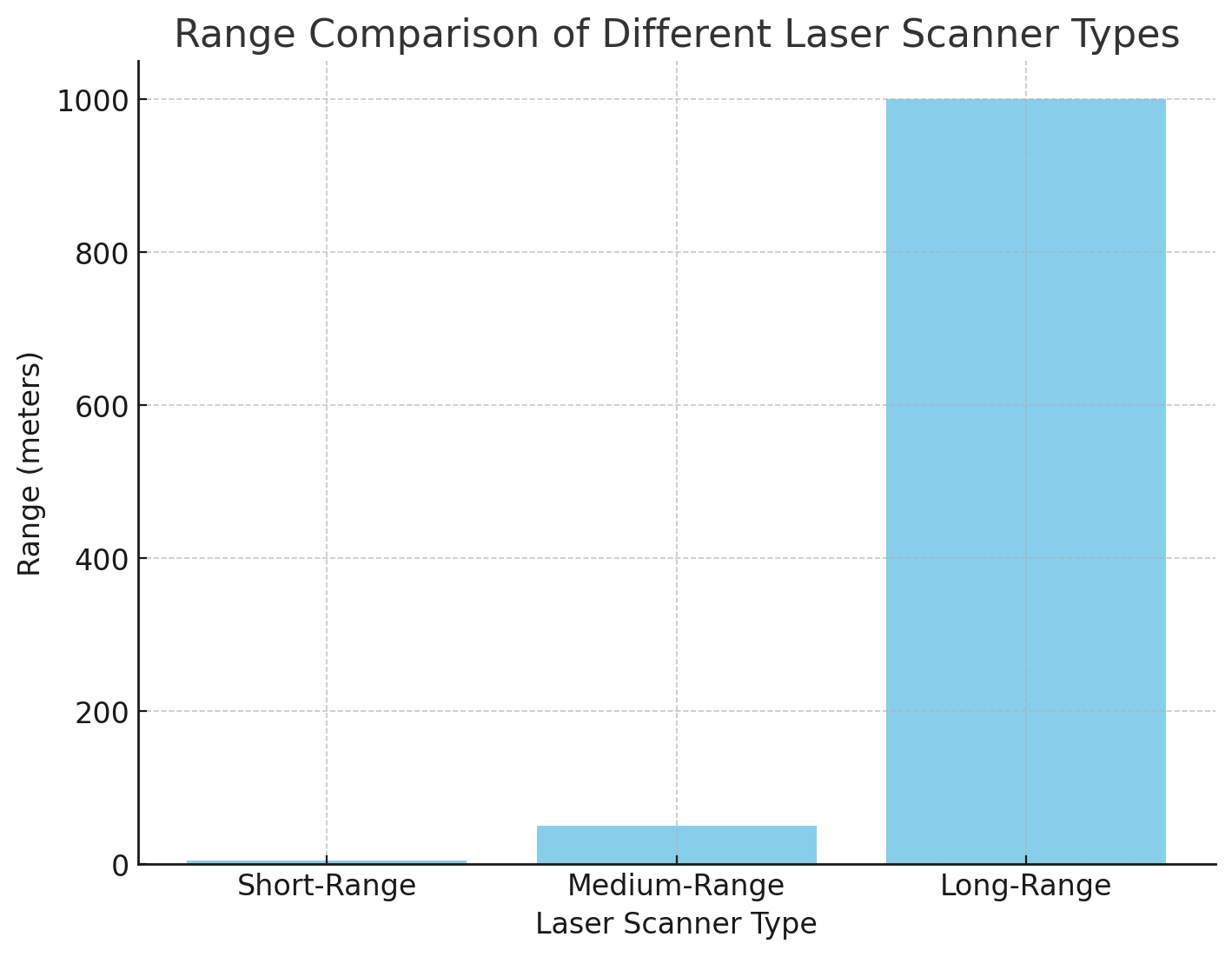

Tarayıcı Türü | Menzil | Ortak Uygulamalar |
Kısa Menzilli 3D Tarayıcı | 0,1 ila 5 metre | Kalite kontrol, tersine mühendislik, küçük nesne taraması |
Orta Menzilli 3D Tarayıcı | 50 metreye kadar | Otomotiv, havacılık, mimari |
Uzun Menzilli 3D Tarayıcı | Birkaç kilometreye kadar | Araştırma, madencilik, topografik haritalama |
Elde Taşınabilir 3D Tarayıcı | 0,1 ila 3 metre | Küçük nesne taraması, karmaşık ayrıntılar |
Karasal 3D Tarayıcı | 1 kilometreye kadar veya daha fazla | Büyük ölçekli dış mekan taraması |
Havadan ve Mobil Tarayıcı | Birkaç kilometreye kadar | Hızlı veri yakalama için dronlar veya araçlar |
Lazerin gücü ve dalga boyu, lazer tarayıcının menzilini önemli ölçüde etkiler. Daha yüksek güçlü lazerler daha uzun mesafeler kat edebilir ve yüzeylere daha derin nüfuz edebilir. Ek olarak lazerin dalga boyu, farklı yüzeylerle nasıl etkileşime girdiği konusunda rol oynar. Örneğin, daha kısa dalga boyuna sahip lazerler belirli malzemeler tarafından emilebilir ve menzilleri sınırlanabilir.
Taranan yüzeyin yansıtıcılığı, tarayıcının menzilini etkileyebilecek başka bir faktördür. Metaller veya parlak malzemeler gibi yüksek derecede yansıtıcı yüzeyler, daha fazla lazer ışığı emen koyu, mat yüzeylere kıyasla daha uzak mesafelerden taranabilir. Bu, tarayıcının özellikle uzun mesafelerde doğru verileri yakalama yeteneğini etkileyebilir.
Aydınlatma, hava durumu ve atmosferik koşullar da dahil olmak üzere çevresel faktörlerin tümü, lazer tarayıcının performansını etkileyebilir. Örneğin, parlak güneş ışığı lazer ışınını engelleyerek etkili tarama aralığını azaltabilir. Benzer şekilde yağmur, sis veya toz da lazer ışığını dağıtabilir ve tarama performansının düşmesine neden olabilir. Dış mekan veya zorlu ortamlar için bir tarayıcı seçerken bu faktörlerin dikkate alınması önemlidir.
Tarama aralığı önemli olmakla birlikte taramanın çözünürlüğü ve doğruluğu da kritik faktörlerdir. Bazı durumlarda yüksek doğruluk elde etmek, bir nesnenin veya ortamın daha ince ayrıntılarının yakalanmasını sağlamak için daha kısa mesafelerde tarama gerektirebilir. Bu, uygulamanın hassasiyet gereksinimlerine bağlı olarak tarayıcının etkili aralığını sınırlayabilir.
Faktör | Menzil Üzerindeki Etki |
Lazer Gücü ve Dalga Boyu | Daha yüksek güç, daha uzun tarama mesafelerine olanak tanır. Dalga boyu, lazerin belirli yüzeylere ne kadar iyi nüfuz edebileceğini etkiler. |
Yüzey Yansıtıcılığı | Yüksek derecede yansıtıcı yüzeyler (örneğin metaller), mat veya koyu yüzeylere kıyasla daha uzun tarama aralıklarına olanak tanır. |
Çevre Koşulları | Sis, yağmur veya güneş ışığı gibi hava koşulları tarayıcının etkili menzilini azaltabilir. |
Çözünürlük ve Doğruluk | Daha yüksek doğruluk genellikle etkili menzili azaltır. Hassasiyeti sağlamak için tarayıcıların daha kısa mesafelerde çalışması gerekebilir. |

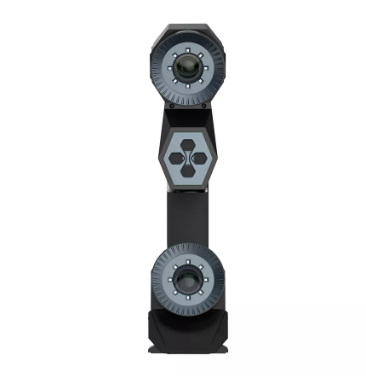

Elde taşınır 3D lazer tarayıcılar, küçük ve orta büyüklükteki nesneleri taramak için ideal olan taşınabilir cihazlardır. Bu tarayıcılar genellikle 0,1 ila 3 metre aralığa sahiptir ve bu da onları tek tek bileşenlerin veya küçük nesnelerin ayrıntılı taranması için uygun kılar. Tersine mühendislik, endüstriyel muayene ve kalite kontrolde yaygın olarak kullanılırlar.
Sabit lazer tarayıcılar konumlarına sabitlenir ve daha büyük alanları veya nesneleri taramak için kullanılır. Bu tarayıcılar kısa menzilli, orta menzilli ve uzun menzilli tarayıcılar olarak kategorize edilebilir. Kısa menzilli tarayıcılar genellikle 5 metreye kadar tarama yaparken, orta menzilli tarayıcılar 50 metreye kadar veri yakalayabilir. Uzun menzilli sabit tarayıcılar birkaç yüz metreye kadar tarama yapabilir; bu, büyük ölçekli projeler veya araştırma görevleri için idealdir.
Yersel lazer tarayıcılar şehirler, araziler ve inşaat sahaları gibi büyük ölçekli ortamları incelemek için tasarlanmıştır. Bu tarayıcılar 1 kilometreden fazla menzile sahip olabilir ve genellikle geniş dış ortamlardan veri yakalamak için kullanılır. Çok uzak mesafelerde doğru ölçümler sağlamak için güçlü lazerler ve gelişmiş tarama teknolojileri kullanırlar.
Genellikle drone'lara monte edilen havadan lazer tarayıcılar ve genellikle araçlara monte edilen mobil lazer tarayıcılar, geniş alanlarda hızlı tarama yapmak için kullanılır. Bu tarayıcılar platformun yüksekliğine ve hızına bağlı olarak birkaç kilometreyi kapsayabilir. Topografik haritalama, arazi araştırmaları ve geniş altyapı taraması için yaygın olarak kullanılırlar.
Ölçme ve coğrafi haritalama, geniş arazileri veya yapıları yakalama yeteneğine sahip uzun menzilli tarayıcılar gerektirir. Bu amaç için tipik bir lazer tarayıcının en az 100 metrelik bir menzile ihtiyacı vardır, ancak bazı durumlarda birkaç kilometrelik tarayıcılar kullanılır. Bu tarayıcılar ayrıntılı haritalar oluşturmak, arazi araştırmaları yapmak ve coğrafi değişiklikleri izlemek için çok önemlidir.
Mimarlık ve inşaatta binaların, alanların ve altyapının boyutlarını yakalamak için lazer tarayıcılar kullanılır. Bu uygulamalar için sıklıkla 5 metreden 100 metrenin üzerine kadar menzile sahip tarayıcılar kullanılır. Bu tarayıcılar proje planlama, tasarım ve yapısal dokümantasyona yardımcı olacak ayrıntılı veriler sağlar.
Otomotiv ve havacılık endüstrileri, kalite kontrol, tersine mühendislik ve bileşen montajı gibi görevler için sıklıkla lazer tarayıcıları kullanır. Bu endüstriler genellikle 0,1 ile 30 metre arasında menzile sahip tarayıcılara ihtiyaç duyar; çünkü odak noktası genellikle uzun mesafeli tarama yerine ayrıntılı incelemedir.
Başvuru | Gerekli Aralık | Tipik Tarayıcı Türü |
Ölçme ve Jeo-uzaysal Haritalama | 100 metreden birkaç kilometreye | Uzun menzilli 3D tarayıcı |
Mimarlık ve İnşaat | 5 ila 100 metre | Sabit 3D tarayıcılar |
Otomotiv ve Havacılık | 0,1 ila 30 metre | Elde taşınır veya orta menzilli 3D tarayıcılar |
Bir lazer tarayıcı seçerken, taranan nesnenin veya alanın boyutu, gereken ayrıntı düzeyi ve ortam gibi çeşitli faktörlerin dikkate alınması önemlidir. Büyük dış mekan projeleri için uzun menzilli tarayıcılar idealdir, ayrıntılı incelemeler için ise kısa veya orta menzilli tarayıcılar daha uygun olabilir. Aralık gereksinimlerini anlamak ve bunları uygun tarayıcı türüyle eşleştirmek, projenin verimli ve doğru bir şekilde tamamlanmasını sağlamak için çok önemlidir.
Tarayıcı Türü | Menzil | Yaygın Kullanım Durumları | Tipik Doğruluk |
Kısa Menzilli Tarayıcı | 0,1 ila 5 metre | Küçük nesne taraması, detaylı incelemeler | Yüksek hassasiyet, sınırlı mesafe |
Orta Menzilli Tarayıcı | 50 metreye kadar | Otomotiv, havacılık, mimari | Orta doğruluk, orta aralık |
Uzun Menzilli Tarayıcı | Birkaç kilometreye kadar | Büyük ölçekli araştırma, topografik haritalama | Uzun mesafelerde daha düşük doğruluk |
Bir lazer tarayıcının menzili, uygulamanın belirlenmesinde çok önemlidir. Kısa menzilli tarayıcılar küçük nesne incelemeleri için mükemmeldir; uzun menzilli tarayıcılar ise araştırma gibi büyük ölçekli projeler için gereklidir. Menzil faktörlerini anlamak ve doğru tarayıcıyı seçmek, işletmelerin en iyi aracı kullanmasını sağlar. Teknoloji ilerledikçe tarayıcıların menzili ve doğruluğu da gelişmeye devam edecektir. Yüksek aralıktaki ihtiyaçlar için gibi şirketlerin ürünleri, ZG Technology projelere önemli değer katan hassas ölçüm çözümleri sunmaktadır.
C: 3D lazer tarayıcının menzili türüne bağlıdır. Kısa menzilli tarayıcılar 5 metreye kadar veri yakalayabilirken, uzun menzilli modeller birkaç kilometreye kadar tarama yapabilir.
C: Faktörler arasında lazer gücü, yüzey yansıması, çevre koşulları ve tarayıcının çözünürlüğü yer alır. Bu öğelerin tümü, bir tarayıcının verileri ne kadar etkili bir şekilde yakalayabileceğini etkiler.
C: Evet, uzun menzilli 3D lazer tarayıcılar, birkaç kilometreye kadar uzanan menzilleriyle araştırma ve topografik haritalama gibi büyük ölçekli uygulamalar için idealdir.
C: Elde taşınır 3D lazer tarayıcılar genellikle 0,1 ila 3 metre aralığa sahiptir, bu da onları küçük nesne tarama ve ayrıntılı incelemeler için uygun kılar.
C: Kısa mesafeli tarayıcılar yakın çekimler için etkilidir; orta ila uzun menzilli 3D lazer tarayıcılar ise mimari yapılar ve dış mekan arazileri gibi daha büyük ortamları yakalamak için gereklidir.
