Mühendisler ve kalite kontrol ekipleri, 3D tarama özelliklerini gerçek atölye gerçekleriyle eşleştirirken sıklıkla oyalanırlar. Bir veri sayfasında mükemmel görünen bir cihaz bulabilir, ancak aktif üretim sırasında berbat bir şekilde başarısız olduğunu fark edebilirsiniz. Üreticiler sıklıkla sıkı bir şekilde kontrol edilen ortamlarda mikron düzeyindeki doğrulukla övünürler. Ancak tersine mühendislik ve metrolojideki gerçek darboğaz; iş akışı entegrasyonu, mobilite sınırlamaları ve aşırı kurulum süresini içerir. Sert ekipman nasıl çalışacağınızı belirlediğinde üretkenlik düşer ve denetim hataları artar.
Bu kılavuzda, günümüzün üretim ortamını şekillendiren temel tarama teknolojilerini size anlatacağız. Temel optiklerden modern dağıtım form faktörlerini değerlendirmeye geçeceğiz. İzlenen ve izleyici içermeyen mimarilerin yanı sıra kablolu ve kablosuz kurulumları karşılaştıracaksınız. Sonuçta, uzun vadeli operasyonel başarıyı garantilemek için donanım yeteneklerini doğrudan fiziksel çalışma alanınıza nasıl hizalayacağınızı öğreneceksiniz.
Üç temel 3D tarama teknolojisi Lazer Üçgenleme, Yapılandırılmış Işık ve Uçuş Süresidir ve her biri farklı ölçek ve doğruluk gereksinimlerine hizmet eder.
Donanım form faktörleri iş akışı verimliliğini belirler; Dağıtım yöntemlerinin değerlendirilmesi (sabit veya elde taşınan) çözünürlüğün değerlendirilmesi kadar kritiktir.
Geleneksel kurulumlardaki görüş hattı sınırlamaları, Takipçisiz Tarayıcının benimsenmesine neden oluyor.
Kablosuz Tarama Modülünün el tipi cihazlara entegre edilmesi, veri aktarım doğruluğundan ödün vermeden üretim alanındaki kablo yönetimi tehlikelerini ortadan kaldırır.
Nihai satın alma, BT uyumluluğu, kalibrasyon kesinti süresi ve çevresel çok yönlülük dikkate alınarak bir özellikler-sonuçlar matrisine dayanmalıdır.
Birçok satın alma ekibi, 3D metroloji ekipmanını izole edilmiş teknik sayfaları kullanarak değerlendirir. Ağırlıklı olarak maksimum teorik çözünürlüğe veya tek nokta doğruluğuna odaklanırlar. Bu ölçümler değerli olsa da, yoğun bir üretim ortamında gerçek dünyadaki başarıyı nadiren yansıtırlar. Gerçek ekipmanın uygulanabilirliğini ölçmek için odak noktanızı operasyonel ölçümlere kaydırmalısınız.
Başarı kriterlerini tanımlamak pratik değişkenlere bakmayı gerektirir. Verilere ulaşma süreniz ne kadar? Operatörler, otomotiv şasisi gibi kapalı alanlardaki bileşenleri kolayca tarayabilir mi? Kurulum ve söküm sürelerini doğru ölçmelisiniz. Operatörler on dakikalık bir tarama için tripodları yapılandırmak ve sensörleri kalibre etmek için iki saat harcarsa, aşırı hassasiyet sunan bir cihaz işe yaramaz.
Karmaşık hedef yerleştirme yapılandırmaları gerektiren bağlı sistemler veya cihazlar, ciddi iş akışı darboğazlarına neden olur. Tekrarlanan kalite denetimleri sırasında, mühendisler sürekli olarak dolaşık kablolarla uğraşırken, işçilik maliyetlerini artırırsınız. Taramadan yazdırmaya iş akışları da büyük ölçüde zarar görüyor. Bir teknisyenin büyük bir döküme yüzlerce yansıtıcı yapışkan hedef uygulaması gerekiyorsa değerli saatlerini kaybeder. Sert mimariler sizi tesisinizi araca uyarlamaya zorlar. Modern çevik üretim, mevcut tesisinize uyum sağlayan araçlar gerektirir.
Yaygın Hata: Kurulum lojistiğini göz ardı ederken, yalnızca maksimum veri sayfası doğruluğuna dayalı donanım seçimi. Ekipmanı daima çalışacağı gerçek ortamda test edin.
3D taramanın temel fiziğini anlamak, pazarlama gürültüsünü filtrelemenize yardımcı olur. Endüstriyel ortama üç temel teknoloji hakimdir. Her biri belirli ölçek, hız ve doğruluk gereksinimlerine hizmet eder.
Lazer üçgenleme basit ama son derece etkili bir geometrik prensibe dayanır. Tarayıcı bir nesnenin üzerine bir lazer noktası veya çizgi yansıtır. Lazer yayıcıdan bilinen bir mesafeye yerleştirilen bir kamera sensörü yansıma açısını ölçer. Lazer nesnenin geometrisi üzerinde hareket ettikçe sistem, trigonometrik fonksiyonları kullanarak tam uzaysal koordinatları hesaplar.
Bu teknolojiyi muazzam çok yönlülüğü nedeniyle değerlendirmelisiniz. Lazer tarayıcılar son derece yansıtıcı, karanlık veya işlenmiş yüzeylerde olağanüstü iyi performans gösterir. Geleneksel optik yöntemler genellikle bu zorlu malzemelerde başarısız olur. Lazer sistemleri, tersine mühendislik mekanik parçaları için inanılmaz derecede yüksek hassasiyet sağlar. Geçmişte bu yöntem, mekansal yönelimi korumak için parça boyunca geniş hedef noktalarının yerleştirilmesini gerektiriyordu. Ancak gelişmiş modeller artık hedefe bağımlılığı azaltmak için akıllı izlemeyi entegre ediyor.
Yapılandırılmış ışık tarayıcıları, nesnenin üzerine genellikle bir ızgara veya şerit dizisi şeklinde belirli bir ışık deseni yansıtır. Bu desen üç boyutlu bir yüzeye çarptığında ızgara deforme olur. Tarayıcının içindeki sensörler, bu çizgilerin nasıl bozulduğuna bağlı olarak nesnenin mesafesini ve geometrisini hesaplar.
Bu tarayıcılar, yüksek çözünürlüklü geometriyi ve organik şekilleri hızlı bir şekilde yakalamak için idealdir. Tüm görüş alanlarını aynı anda yakaladıklarından insan yüzlerini, miras eserlerini veya karmaşık enjeksiyon kalıplı plastikleri taramada mükemmeldirler. Ancak yapılandırılmış ışık sistemleri, ortam aydınlatma koşullarına karşı oldukça hassastır. Doğrudan güneş ışığı veya sert atölye LED"leri, öngörülen deseni silip veri kaybına neden olabilir.
Uçuş Süresi teknolojisi, bir ışık darbesinin bir yüzeyden geri dönmesi için gereken süreyi tam olarak ölçer. Işık hızını bilen tarayıcı, mesafeyi olağanüstü bir güvenilirlikle hesaplar. LiDAR (Işık Algılama ve Mesafe Belirleme) sistemleri, büyük mesafeler boyunca bu tam mekanizmayı kullanır.
ToF"u öncelikle makro ölçekli ortamlar için değerlendireceksiniz. Bu teknoloji tüm üretim tesislerinin haritasını çıkarır, büyük havacılık bileşenlerini yakalar veya mimari yapıları inceler. ToF ölçek açısından üstün olsa da, lazer üçgenleme veya yapılandırılmış ışıkla karşılaştırıldığında daha düşük mikro düzeyde doğruluk sunar. ToF"u yüksek toleranslı bir mikro dişliyi incelemek için kullanmazsınız, ancak bunu bir fabrika zemin düzenini planlamak için kullanırsınız.
3D Teknolojisi Hızlı Başvuru Kılavuzu
Teknoloji Türü | Birincil Mekanizma | En Uygun | Çekirdek Sınırlaması |
|---|---|---|---|
Lazer Üçgenleme | Yansıtılan lazerin yansıma açısını hesaplar | Parlak, koyu veya ileri derecede işlenmiş metal parçalar | Tarihsel olarak yapışkan hedef yerleştirme gerektirir |
Yapılandırılmış Işık | Öngörülen ızgaraların deformasyonunu ölçer | Organik şekiller ve hızlı alan yakalama | Ortam ışığı girişimine karşı son derece hassas |
Uçuş Süresi (ToF) | Işık darbelerinin geri dönüşünün çarpımı | Büyük tesisler ve makro ölçekli ortamlar | Küçük parçalar için mikron düzeyinde hassasiyet yoktur |
Uygun ışık veya lazer mekanizmasını seçtikten sonra tarayıcının kendisini 3 boyutlu alanda nasıl konumlandırdığını belirlemelisiniz. Seçtiğiniz dağıtım mimarisi, kurulum süresini optik sensörler kadar büyük ölçüde etkiler.
Optik Takip Tarayıcısı, el ünitesinin konumunu izlemek için ayrı bir harici kamera sistemine dayanır. Çalışma alanınıza bakan sert bir tripodun üzerine stereo kamera takip cihazı yerleştiriyorsunuz. El tipi tarayıcı, sert referans işaretleyicilere sahiptir. İzleyici, tarayıcının kesin konumunu sürekli olarak hesaplayarak bu işaretleri izler.
Bu mimari, yapışkan hedeflerin doğrudan parça üzerine yerleştirilmesi ihtiyacını pratik olarak ortadan kaldırır. Büyük bileşenlerde önemli hazırlık süresinden tasarruf edersiniz. Ancak bu kurulum ciddi görüş hattı kısıtlamaları getirir. Tarayıcının izleyiciye olan görüşü tamamen engellenmemelidir. Operatörün kolu, fabrika direği veya karmaşık parça geometrisi kameranın görüşünü engellerse veri yakalama anında başarısız olur. Operatörler sürekli olarak tripodu ayarlamalı veya parçayı hareket ettirerek başlangıçta kaçınmaya çalıştığınız iş akışı darboğazlarını yeniden ortaya çıkarmalıdır.
Üreticiler , görüş hattı bağımlılığını tamamen ortadan kaldırmak için Bu dinamik sistemler, gerçek zamanlı olarak kendini konumlandırmak için gelişmiş dahili algoritmalar kullanır. Genellikle Eşzamanlı Yerelleştirme ve Haritalama (SLAM), dahili fotogrametri entegrasyonu ve akıllı geometri takibini birleştirirler. Takipçisiz Tarayıcıyı geliştirdi.
Buradaki iş etkisi çok derin. Takipçisiz bir sistem kurulum süresini önemli ölçüde azaltır. Harici bir kamerayı kalibre etmenize veya tripod yerleştirme konusunda endişelenmenize gerek yok. Operatörler derin boşlukların içini, araç şasisinin altını veya büyük engellerin arkasını sorunsuz bir şekilde tarayabilir. Harici izleyiciyi kaldırarak gerekli operasyonel ayak izini önemli ölçüde küçültürsünüz. Bu esnekliğin, zemin alanının birinci sınıf bir ürün olarak kaldığı kalabalık üretim koridorlarında paha biçilmez olduğu kanıtlanmıştır.
En İyi Uygulama: Üretim alanınızı denetlerken mevcut denetim rutinlerinizin karşılaştığı kör noktaların sayısını takip edin. Operatörler araç içi kabinleri veya karmaşık boru tesisatı düzeneklerini sık sık inceliyorsa izleyicisiz mimariye öncelik vermek anında yatırım getirisi sağlayacaktır.
Mobilite, endüstriyel 3D metrolojide son sınır görevi görüyor. Takipçisiz bir sistem bile, kalın veri kabloları onu ağır işlemcili bir iş istasyonuna bağlarsa yetersiz kalır.
Bağlı kablolar, yoğun üretim alanlarında kalıcı çevresel tehlikelere neden olur. Kalın veri kabloları personel için aktif takılma tehlikesi oluşturur. Operatörün büyük araçların veya ağır makinelerin etrafındaki hareketini ciddi şekilde kısıtlıyorlar. Büyük bir dökümü tararken, teknisyenlerin kabloların üzerinden geçmek veya bilgisayar arabasını yakına çekmek için sık sık duraklaması gerekir. Bir kablo keskin bir metal kenara her takıldığında, pahalı donanım hasarı ve iş akışının anında durması riskiyle karşı karşıya kalırsınız. İşlem yapan bilgisayarın sınırlı menzili, modern tarama teknolojisinin vaat ettiği çevikliği temelden baltalıyor.
Donanım geliştiricileri bu mobilite sorunlarını, özel bir entegre ederek çözmektedir . Kablosuz Tarama Modülünü doğrudan tarayıcı gövdesine Bu modül akıllı bir köprü görevi görür. Genellikle başlangıç noktası bulutu işleme yükünü yerleşik uç bilgi işlem çiplerine aktarır. Daha sonra yoğun 3D verileri sıfıra yakın gecikmeyle iş istasyonuna iletmek için yüksek bant genişliğine sahip Wi-Fi 6 veya özel RF frekanslarını kullanır.
Tarihsel olarak metroloji profesyonelleri kablosuz teknolojiyle yoğun şüphecilikle karşılaştı. İlk yinelemelerde paket kaybı, gecikme ve risk altındaki nokta bulutları nedeniyle sorunlar yaşanıyordu. Modern endüstriyel modüller, sıkı veri koruma teknikleriyle bu durumun üstesinden gelir. Gelişmiş kayıpsız sıkıştırma algoritmaları kullanırlar. Ayrıca, yerelleştirilmiş veri arabelleğe alma özelliğine sahiptirler. Radyo paraziti nedeniyle mikro bağlantı kopması meydana gelirse, modül yakalanan geometriyi geçici olarak dahili bellekte saklar. Bağlantı milisaniyeler sonra yeniden kurulduğunda veriler sorunsuz bir şekilde iletilir. Bu, kritik bir kalite denetimi sırasında asla veri bozulması yaşamamanızı sağlar.

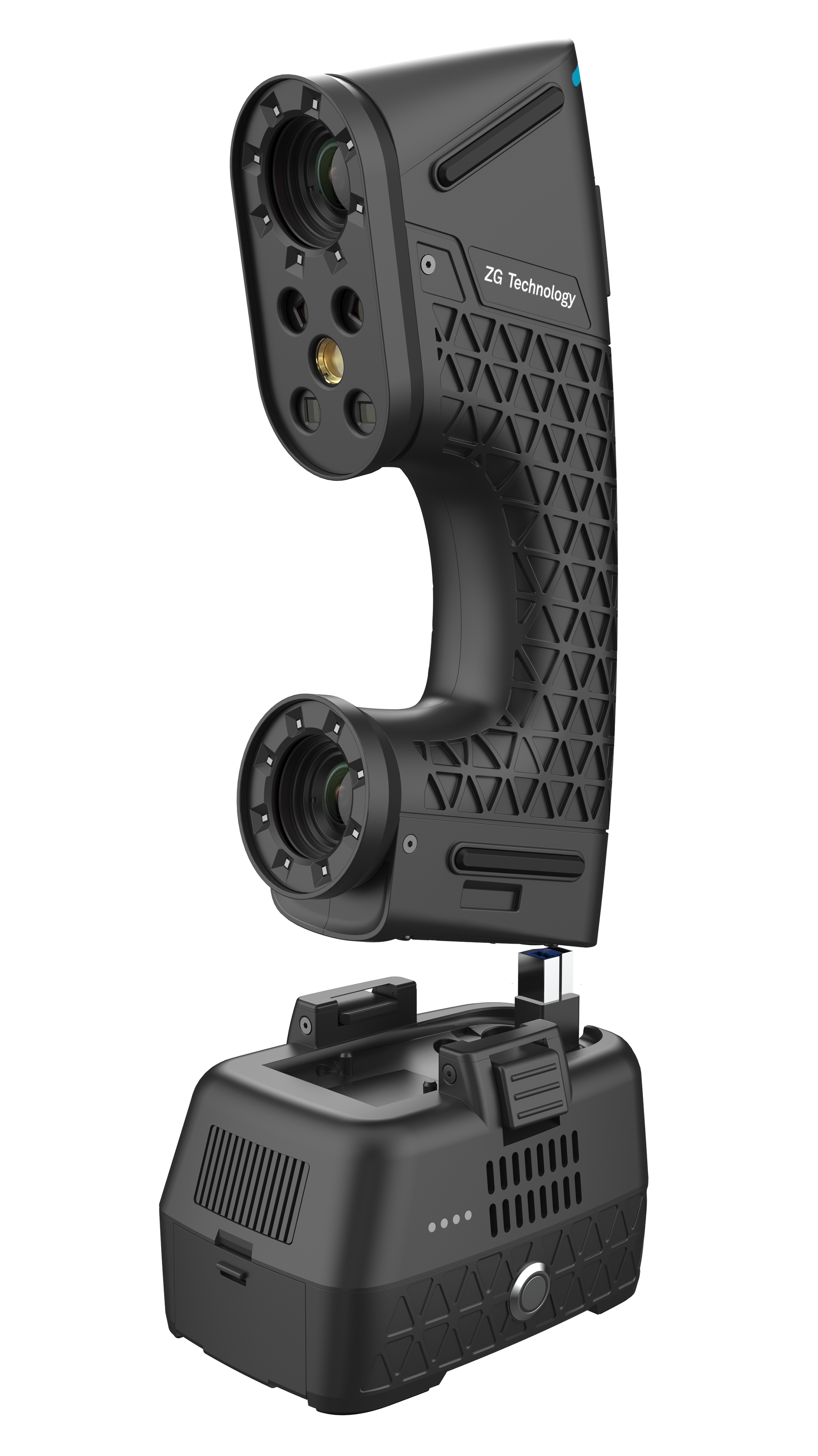

Kablosuz El Tipi Tarayıcıyı kullanmak iş gücünüzün fiziksel deneyimini dönüştürür. Sınırsız hareket, daha hızlı operatör eğitimiyle doğrudan ilişkilidir. Yeni teknisyenler, dolaşmış bir göbek kordonuyla uğraşmak zorunda olmadıklarında tarama yollarını çok daha hızlı öğrenirler. Ayrıca kablo sürüklenmesinin ortadan kaldırılması, birkaç saat süren tarama oturumları sırasında fiziksel yorgunluğu önemli ölçüde azaltır. Daha mutlu ve daha az yorulan operatörler daha tutarlı, doğru denetim raporları üretir.
Teknik teoriden fiili satın almaya geçiş, yapılandırılmış bir değerlendirme çerçevesi gerektirir. Donanım yeteneklerini günlük operasyonlarınıza özgü belirli zorluklarla uyumlu hale getirmelisiniz.
Yalıtılmış özelliklere göre donanım satın almayın. Bu matrisi kullanarak teknolojiyi istediğiniz sonuçlarla eşleştirin:
Yüksek Hassasiyet + Karmaşık Yüzeyler: Tracker'sız mimarilerle birleştirilmiş Lazer taramayı tercih edin. Bu, hareketi kısıtlamadan koyu, parlak işlenmiş parçaları işler.
Yüksek Detay + İnsan/Organik Konular: Yapılandırılmış Işık sistemlerini tercih edin. Geniş alanları anında yakalayarak tıbbi uygulamalar veya organik modelleme için mükemmel hale getirirler.
Yüksek Hareketlilik + Kapalı Alanlar: Kablosuz kurulumu tercih edin. Kabloların ve harici izleyicilerin çıkarılması, operatörlerin dar alanlara güvenli bir şekilde manevra yapabilmesini sağlar.
Donanım denklemin sadece yarısıdır. Tarayıcının özel yazılımının ham ağ oluşturmayı nasıl yönettiğini değerlendirmelisiniz. İhracat yeteneklerini değerlendirin. SolidWorks, PolyWorks veya Geomagic gibi standart CAD veya inceleme platformlarına sorunsuz bir şekilde bağlanabiliyor mu? Zayıf yazılım entegrasyonu büyük darboğazlar yaratarak mühendisleri, inceleme başlamadan önce nokta bulutlarını manuel olarak temizlemek için saatler harcamaya zorluyor.
Kablosuz teknoloji ağ güvenliği hususlarını beraberinde getirir. Tescilli havacılık geometrilerini veya gizli prototip tasarımlarını tararsanız verilerin ele geçirilmesi ciddi bir risk oluşturur. Kablosuz modüllere gömülü şifreleme protokollerini değerlendirin. Sistemin gelişmiş standartları (AES-256 gibi) kullandığından emin olun, böylece geometri verileri kablosuz iletim sırasında tamamen zarar görmez kalır. Uyumluluğu doğrulamak için kısa liste oluşturma aşamasında BT departmanınızla yakın işbirliği yapın.
Son olarak gizli operasyonel riskleri de hesaba katın. Kalibrasyon sıklığı gereksinimlerine yakından bakın. Atölye sıcaklığı her değiştiğinde cihazın uzun bir yeniden kalibrasyona ihtiyacı var mı? Kablosuz üniteler için pil ömrü yönetimini değerlendirin. Büyük bir taramanın ortasında pilin bitmesi durumunda kablosuz araç bir sorumluluk haline gelir. Çalışırken değiştirilebilir pillere sahip sistemleri arayın. Ayrıca, tarayıcının aşırı üretim ortamı sıcaklıklarını veya yüksek tozlu ortamları etkili bir şekilde işlemesini sağlayarak çevresel sınırlamaları da göz önünde bulundurun.
Doğru 3D ölçüm aracını seçmek, veri sayfasındaki çözünürlük özelliklerini okumanın çok ötesine geçer. Üç teknik türü (Lazer, Yapılandırılmış Işık ve Uçuş Süresi) bilmek yalnızca birinci adımdır. İkinci adım, dağıtım form faktörünün tesisinizin fiziksel kısıtlamalarıyla eşleştirilmesini gerektirir. İzleyicisiz mimarilerin ve kablosuz modüllerin seçilmesi, günlük iş akışınızdaki aksaklıkları etkin bir şekilde ortadan kaldırır.
Güvenle ilerlemek için steril bir toplantı odası gösterisinden daha fazlasını talep edin. Gerçek üretim alanınızda bir konsept kanıtlama işlemi başlatın. Tarayıcıyı şirketinizin ulaşılması en zor kısımlarında test etmek için yerinde bir demo talep edin. Satıcıyı, aktif makineleriniz arasında kablosuz veri stabilitesini kanıtlamaya zorlayın. Gerçek dünyadaki ergonomiyi ve kurulum sürelerini değerlendirerek üretim becerilerinizi gerçekten hızlandıracak bir yatırım elde edeceksiniz.
C: Hayır. Tarama doğruluğu, veri aktarım yöntemine değil, tamamen optik sensörlerin, dahili kalibrasyonun ve algoritmaların kalitesine bağlıdır. Modern kablosuz modüller, yerelleştirilmiş veri arabelleğe alma ve kayıpsız sıkıştırmayı kullanır. Parazit mikro bağlantı kesilmesine neden olursa, tarayıcı verileri dahili olarak saklar ve bağlantı stabil hale geldiğinde verileri mükemmel bir şekilde ileterek doğrulukta sıfır bozulma sağlar.
C: Birincil avantaj, görüş hattı kısıtlamalarının tamamen ortadan kaldırılmasıdır. Dahili algoritmaları ve geometri izlemeyi kullanarak kendini konumlandırdığı için tarayıcıyı izleyen harici bir kameraya ihtiyacınız yoktur. Bu, kurulum süresini önemli ölçüde azaltır, operasyonel ayak izinizi azaltır ve karmaşık boşlukların derinliklerini taramanıza olanak tanır.
C: Evet, temel teknolojinin standart yapılandırılmış ışık yerine lazer üçgenleme kullanması şartıyla. Kablosuz iletim özelliğinin malzeme yakalama kapasitesi üzerinde sıfır etkisi vardır. Kablosuz bir lazer tarayıcı, koyu renkli, yansıtıcı ve ağır işlenmiş metal parçaları, bağlı bir lazer tarayıcı kadar etkili bir şekilde işleyecektir.
C: Çoğu endüstriyel kablosuz tarayıcı, pil şarjı başına 1 ila 3 saatlik sürekli taramaya ilişkin gerçekçi kıyaslamalar sağlar. Sürekli kurumsal iş akışlarını desteklemek için üst düzey sistemler, çalışırken değiştirilebilir pil tasarımlarını kullanır. Bu, operatörlerin, cihazı kapatmadan veya aktif tarama verilerini kaybetmeden tükenmiş bir pili tam şarjlı bir pille değiştirmesine olanak tanır.
