Fiziksel dünyanın nasıl dijital bir 3D modele dönüştürülebileceğini hiç merak ettiniz mi? Bunun yanıtı 3D taramadır ve sağlık hizmetlerinden eğlenceye kadar pek çok sektörde devrim yaratmaktadır. Bu makalede, odaklanarak 3D taramaların nasıl yapıldığını inceleyeceğiz . bu dijital dönüşümlerin arkasında güçlü bir araç olan 3D Lazer Tarayıcıya
Farklı tarama yöntemlerini, uygulamalarını ve bu teknolojinin tasarım ve inovasyonun geleceğini nasıl şekillendirdiğini öğreneceksiniz. 3D Tarama Nedir?
3D tarama özünde bir nesnenin şeklini, boyutunu ve dokusunu dijital formatta yakalama işlemidir. Sensörler, bir tarama cihazı kullanarak nesnenin yüzeyinden veri topluyor ve bu veriler daha sonra 3 boyutlu bir modele dönüştürülüyor. Bu model, 3D baskı, VR, artırılmış gerçeklik (AR) ve daha fazlası dahil olmak üzere çeşitli uygulamalarda kullanılabilir.
3D tarama, nesnenin fiziksel özelliklerini doğru bir şekilde kopyalayabilen dijital bir temsil sağlar. Bu, onu daha ileri işlemler veya analizler için gerçek dünyadaki nesnelerin kesin modellerine ihtiyaç duyan tasarımcılar, mühendisler ve yaratıcılar için güçlü bir araç haline getiriyor.
3D tarama, özel araçlar ve teknoloji kullanılarak ayrıntılı yüzey verilerinin yakalanmasıyla çalışır. Tarayıcı, nesneden yansıyan ve sensöre geri dönen, tipik olarak lazer veya yapısal ışık gibi bir sinyal yayar. Bu veriler mesafeyi ve yüzey ayrıntılarını hesaplamak için kullanılır ve nesnenin bir 'nokta bulutu' oluşturulur. Nesnenin tüm boyutlarını yakalamak için genellikle farklı açılardan birden fazla tarama yapılması gerekir.
Sensörler ve kameralar derinlik, renk ve geometri hakkında bilgi toplamada kritik bir rol oynar. Toplanan veriler daha sonra işlenerek 3 boyutlu bir dijital model oluşturulur. Bu modeller genellikle daha fazla düzenlenebilen veya iyileştirilebilen bilgisayar destekli tasarım (CAD) programında görüntülenir.

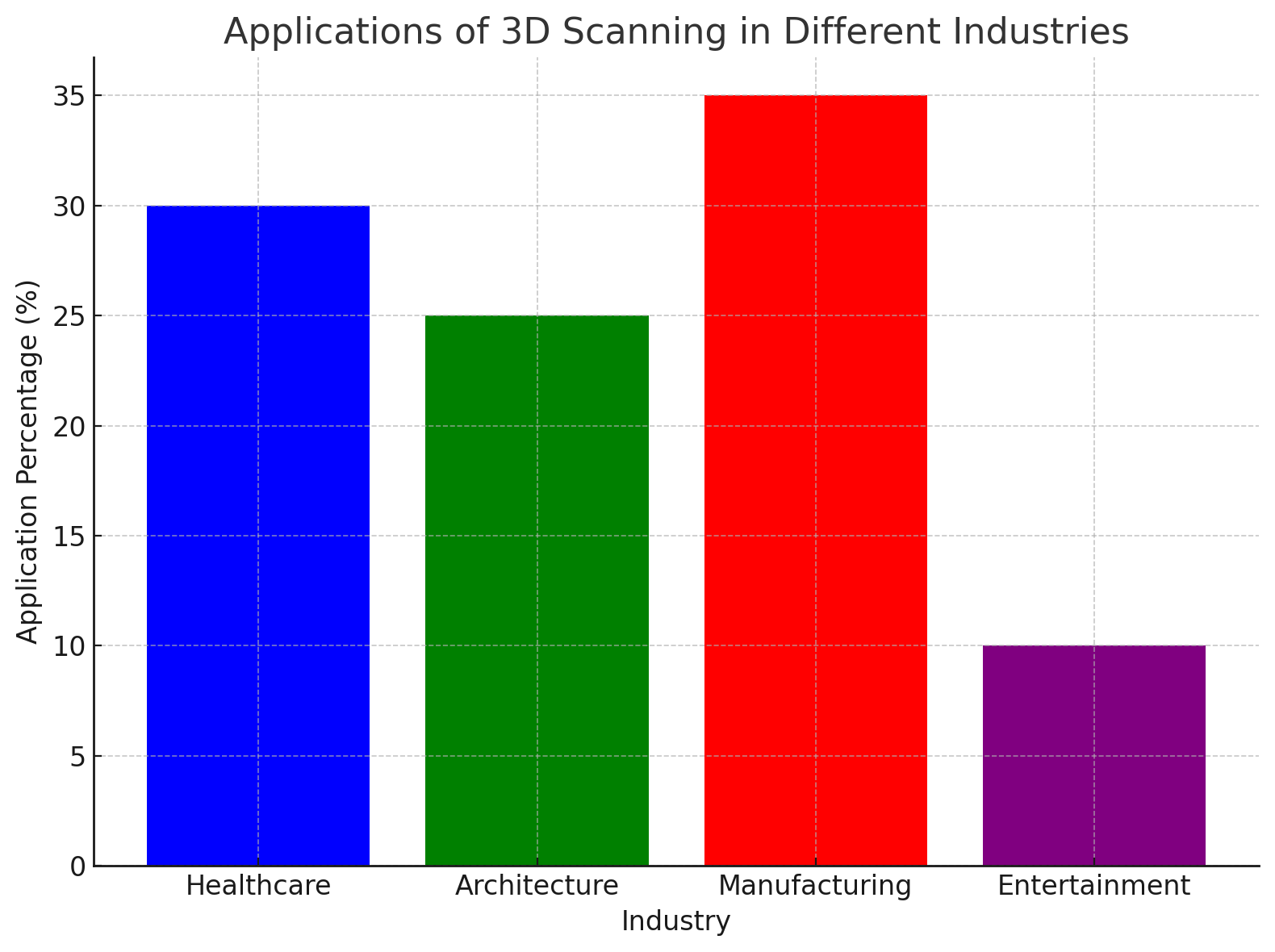

3D tarama, çeşitli endüstrilerde paha biçilmez bir araç haline geldi:
● Sağlık Hizmetleri: Kişiselleştirilmiş protezler ve tıbbi implantlar oluşturmak için 3D tarama, doğru uyum ve işlevsellik sağlar.
● Oyun ve Animasyon: VR ve AR'de, gerçek dünyadaki nesnelerin veya karakterlerin 3 boyutlu taramaları, dijital ortamların gerçekçiliğini artırır.
● Mühendislik ve Üretim: Şirketler tersine mühendislik, kalite kontrol ve ürün tasarımı için 3D taramayı kullanıyor ve üretim süreçlerinde hassasiyet sağlıyor.
● Koruma ve Arkeoloji: 3D tarama, tarihi eserlerin ve anıtların ayrıntılı dijital kopyalarını oluşturarak kültürel mirasın korunmasına yardımcı olur.
Endüstri | Başvuru | Fayda |
Sağlık hizmeti | Kişiye özel protezler, cerrahi planlama | Hassas, kişiselleştirilmiş çözümler |
Mimarlık | Bina taramaları, yenileme projeleri | Doğru ölçümler ve tasarım |
Üretme | Ürün tasarımı, kalite kontrolü | Hızlı prototip oluşturma, hassas kopyalama |
Eğlence | Video oyunları, VR modelleme | Gerçekçi ortamlar ve avatarlar |
3D taramanın başarısı büyük ölçüde hazırlığa bağlıdır. Bir nesneyi taramadan önce, tarama kalitesini optimize etmek için ortamın dikkatli bir şekilde ayarlanması gerekir. Nesne temiz olmalı, toz veya kirden arındırılmış olmalı ve tarama sırasında herhangi bir bozulmayı önleyecek şekilde sabit bir konuma yerleştirilmelidir. Parlak veya yansıtıcı yüzeylere sahip nesneler için, yansımaların işlemi etkilemesini önlemek amacıyla mat bir kaplama uygulamak veya farklı bir tarama yöntemi kullanmak gerekli olabilir.
Aydınlatma bir diğer önemli husustur. Doğru aydınlatma, tarayıcının sensörlerinin sert gölgeler oluşturmadan doğru yüzey ayrıntılarını algılayabilmesini sağlar. İyi aydınlatılmış bir ortam, tarayıcının her açıdan veri almasına yardımcı olarak daha doğru bir 3D model elde edilmesini sağlar.
Hazırlık tamamlandıktan sonra tarama işlemi başlar. 3D Lazer Tarayıcılar, fotogrametri ve yapılandırılmış ışık taraması dahil olmak üzere 3D tarama için kullanılan farklı teknikler vardır.
● 3D Lazer Tarama: 3D Lazer Tarayıcı, nesnenin yüzeyine bir lazer ışını yayarak çalışır. Tarayıcı daha sonra lazerin geri dönmesinin ne kadar sürdüğünü ölçer ve kesin mesafe ve geometri verilerini yakalar. Bu yöntem, karmaşık şekillerde bile yüksek düzeyde ayrıntı yakalamak için idealdir.
● Fotogrametri: Bu yöntem, nesnenin farklı açılardan birden fazla fotoğrafının çekilmesini içerir. Yazılım, bir 3D model oluşturmak için bu görüntüleri bir araya getirir.
● Yapılandırılmış Işık Taraması: Bu teknik, ışık düzenlerini nesneye yansıtmak için bir projektör kullanır. Bu desenlerdeki bozulmalar bir kamera tarafından yakalanarak 3 boyutlu bir model oluşturulur.
3D Lazer Tarayıcılar daha hassastır ve karmaşık nesneleri işleyebilirken, fotogrametri ve yapılandırılmış ışık taraması da uygulamaya bağlı olarak faydalı olabilir.
Tarama tamamlandıktan sonra, kullanılabilir bir 3D model oluşturmak için toplanan verilerin işlenmesi gerekir. Bu süreç, hataları veya kopyaları kaldırmak için verileri temizlemeyi, farklı taramaları hizalamayı ve modeli düzgün ve doğru hale getirecek şekilde iyileştirmeyi içerir. Ham nokta bulutu verileri bir ağa dönüştürülür ve daha sonra model, kullanım amacına göre optimize edilir.
Veriler genellikle modelin ne için kullanılacağına bağlı olarak STL, OBJ veya PLY gibi çeşitli dosya formatlarına aktarılır. Örneğin, STL dosyaları genellikle 3D yazdırma için kullanılırken, OBJ dosyaları sanal ortamlar için popülerdir.

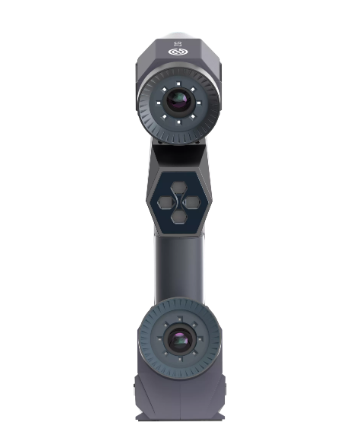

3D Lazer Tarayıcı, lazer ışınlarını kullanarak bir nesnenin geometrisini yakalayan gelişmiş bir araçtır. Bu teknoloji, son derece ayrıntılı 3D modeller oluşturmadaki hassasiyeti nedeniyle yaygın olarak kullanılmaktadır. Diğer yöntemlerden farklı olarak 3D Lazer Tarayıcılar, zorlu ortamlarda veya karmaşık tasarımlarda bile nesnelerin şeklini ve boyutunu büyük bir doğrulukla yakalama yeteneğine sahiptir.
Tarayıcı, nesnenin yüzeyinden yansıyan ve sensöre geri dönen lazer ışınları gönderir. Tarayıcı, lazerin geri dönmesi için gereken süreyi ölçerek mesafeyi hesaplar ve bir nokta bulutu oluşturur. Bu nokta bulutu daha sonra analiz, tasarım veya kopyalama için kullanılabilecek bir 3 boyutlu modele işlenir.
3D Lazer Tarayıcıların arkasındaki temel teknoloji, lazer üçgenlemeyi veya uçuş süresini içerir. Bu yöntemler, tarayıcının mesafeleri inanılmaz bir hassasiyetle ölçmesine olanak tanır. Lazer ışınları yüzeyi tarar ve nesnenin geometrisinin tam bir dijital temsilini oluşturmak için yansıyan ışık ölçülür. Bazı 3D Lazer Tarayıcılar ayrıca renk verilerini de yakalayarak daha gerçekçi modellere olanak tanır.
Tarayıcı, farklı açılardan birden fazla taramayı birleştirerek nesnenin tüm ayrıntılarını yansıtan eksiksiz bir 3 boyutlu model oluşturabilir. Bu sürecin son derece doğru ve hızlı olması, 3D Lazer Tarayıcıları birçok endüstri için tercih edilen seçenek haline getiriyor.
Modeli | Kesinlik | Tarama Alanı | Tarama Hızı | Fiyat Aralığı |
Model A | 0,1 mm | 3x3 metre | Tarama başına 1 dakika | 5.000 $ - 7.000 $ |
ModelB | 0,05 mm | 5x5 metre | Tarama başına 2 dakika | 10.000 $ - 15.000 $ |
C modeli | 0,2 mm | 2x2 metre | Tarama başına 30 saniye | 2.000 $ - 4.000 $ |
3D Lazer Tarayıcıların çeşitli sektörlerde geniş uygulamaları vardır:
● Mimari: Yapım aşamasındaki koşulları yakalamak, yenileme veya restorasyonlarda hassas ölçümlere olanak sağlamak için.
● Ürün Tasarımı: Mühendisler, test ve üretim için ayrıntılı prototip modelleri oluşturmak amacıyla 3D Lazer Tarayıcıları kullanır.
● Tersine Mühendislik: 3D Lazer Tarayıcılar, orijinal tasarım dosyaları mevcut olmadığında parçaları veya bileşenleri kopyalamak için kullanılır.
● Tarihi Koruma: Müzeler ve tarihi alanlar, sanat eserlerinin ve binaların dijital kopyalarını oluşturmak ve bunları gelecek nesiller için korumak için 3D taramayı kullanır.
Akıllı telefon teknolojisindeki ilerlemelerle birlikte artık birçok uygulama, kullanıcıların telefonun kamerasını ve sensörlerini kullanarak temel 3D tarama yapmasına olanak tanıyor. Akıllı telefon 3D tarama uygulamaları, profesyonel 3D Lazer Tarayıcılar kadar hassas olmasa da, basit 3D modeller oluşturmanın kullanışlı ve erişilebilir bir yolunu sunar. Trnio ve Qlone gibi popüler uygulamalar, kullanıcıların farklı açılardan birden fazla fotoğraf çekerek ve bunları birleştirerek 3 boyutlu bir model oluşturarak nesneleri yakalamasına olanak tanıyor.
Bu uygulamalar fotogrametriye benzer bir prensiple çalışır ancak modeli oluşturmak için akıllı telefonun kamerasını ve işlem gücünü kullanır. 3D Lazer Tarayıcı kadar doğru olmasa da nesnelerin hızlı taranması için hala kullanışlı bir araçtır.
Nesneleri taramak için akıllı telefon kullananlar için sonuçlarınızı iyileştirmeye yönelik bazı ipuçları aşağıda verilmiştir:
● Gölgeleri azaltmak ve yüzey ayrıntılarını iyileştirmek için iyi aydınlatma sağlayın.
● Tarama sırasında nesneyle aranızda tutarlı bir mesafe bırakın.
● Taramada hatalara neden olabileceğinden, yansıtıcı veya şeffaf yüzeyleri taramaktan kaçının.
Akıllı telefon taramasının özellikle hassasiyet ve ayrıntı açısından sınırlamaları vardır. 3D Lazer Tarayıcılardan farklı olarak akıllı telefonlar, karmaşık şekilleri veya karmaşık dokulara sahip nesneleri yakalamakta zorluk çekiyor. Ayrıca tarama işlemi daha uzun sürebilir ve son model daha fazla düzenleme gerektirebilir.
Profesyonel uygulamalar için yüksek hassasiyete ihtiyacınız varsa 3D Lazer Tarayıcıya yatırım yapmak en iyisidir. Ancak sıradan veya hızlı taramalar için akıllı telefonlar hâlâ uygun bir seçenek olabilir.
Tarama tamamlandıktan sonra ham veriler, modeli iyileştirmek için çeşitli işleme aşamalarından geçer. Bu, gürültünün giderilmesini, farklı taramaların hizalanmasını ve yanlış hizalamaların veya bozulmaların düzeltilmesini içerir. Sonuç; 3D yazdırma, sanal simülasyonlar veya tasarım uygulamaları için kullanılabilecek temiz, optimize edilmiş bir 3D modeldir.
İşlendikten sonra 3D model, kullanım amacına bağlı olarak STL, OBJ veya PLY gibi çeşitli formatlarda dışa aktarılabilir. Örneğin, STL 3D yazdırma için idealdir, OBJ dosyaları ise daha çok sanal gerçeklik (VR) ve bilgisayar destekli tasarım (CAD) uygulamaları için kullanılır. Model daha sonra prototip oluşturma, tasarım veya dijital ortamlar için farklı iş akışlarına entegre edilebilir.
Teknoloji gelişmeye devam ettikçe 3D tarama daha hızlı, daha uygun maliyetli ve daha erişilebilir hale geliyor. 3D Lazer Tarayıcılar, yazılım ve donanımdaki ilerlemelerin onları daha verimli hale getirmesi ve daha ince ayrıntıları yakalama kapasitesine sahip olmasıyla bu devrimin ön saflarında yer almaktadır. Gelecek, çeşitli uygulamalar için 3D taramayı benimsemek isteyen endüstriler için heyecan verici olanaklar barındırıyor.
Özellikle 3D Lazer Tarayıcılarla 3D tarama, fiziksel nesnelerin doğru dijital kopyalarını sağlayarak endüstrilerde devrim yaratıyor. Hazırlıktan işleme sonrasına kadar süreçteki her adım, hassasiyetin sağlanmasında hayati bir rol oynar. Sağlık hizmetleri, mimari veya ürün tasarımı için olsun, 3D tarama iş akışlarını geliştirir, tasarımları iyileştirir ve yeni olasılıkların önünü açar. ZG Technology, çeşitli sektörlerde yenilikçiliği ve verimliliği artıran yüksek kaliteli sonuçlar sunan gelişmiş 3D tarama çözümleri sunar.
C: 3D tarama, fiziksel bir nesnenin dijital temsilini oluşturma işlemidir. Şekli, boyutu ve dokuyu yakalayarak 3D baskı ve sanal gerçeklik gibi çeşitli uygulamalarda kullanılabilecek bir 3D modele dönüştürüyor.
C: 3D Lazer Tarayıcı, bir nesnenin yüzeyini ölçmek için lazer ışınlarını kullanır. Tarayıcı, lazerin geri dönmesi için geçen süreyi kaydederek nesnenin geometrisinin ayrıntılı bir 3 boyutlu nokta bulutunu oluşturur.
C: 3D Lazer Tarayıcılar , özellikle karmaşık şekiller ve yüzeyler için son derece doğru ve ayrıntılı taramalar sağlar. Mimari, ürün tasarımı ve tersine mühendislik gibi hassasiyet gerektiren uygulamalar için idealdirler.
C: 3D Lazer Tarayıcılar , milimetreye kadar ölçümleri yakalayarak yüksek doğruluk sunar. Hassasiyet tarayıcı modeline bağlıdır ancak bunlar genellikle akıllı telefon veya temel tarama yöntemlerinden çok daha doğrudur.
C: 3D Lazer Tarayıcı, ürün tasarımı, tarihi koruma, mimari, kalite kontrol ve tersine mühendislik gibi çeşitli uygulamalar için kullanılabilir. Daha fazla analiz veya üretim için ayrıntılı ve hassas dijital modeller oluşturmaya yardımcı olur.
C: 3D taramanın süresi nesnenin boyutuna ve karmaşıklığına bağlıdır. tarama 3D Lazer Tarayıcıyla işlemi, gereken ayrıntı düzeyine bağlı olarak birkaç dakikadan birkaç saate kadar sürebilir.
C: 3D taramanın maliyeti, nesnenin boyutu ve kullanılan teknoloji gibi faktörlere bağlıdır. ile profesyonel hizmetler, 3D Lazer Tarayıcı sağladıkları yüksek doğruluk ve ayrıntı nedeniyle daha maliyetli olabilir.
