Büyük hacimli parçalar ağır endüstrinin önemli bileşenleridir. Büyük boyut ve karmaşık yapının özellikleri ile üretim süreci yoğun ve karmaşıktır. Üretim kusurlarını önlemek için, imalattaki her aşamada muayeneye yönelik yüksek doğruluk gereksinimleri vardır.
Geleneksel temas yöntemleri, ağır endüstrideki dijital devrim eğilimi tarafından yönlendirilen yıllardır sektörde kullanılmış olsa da, daha yüksek ürün kalitesi ve daha az üretim döngüsü süresi için artan talepleri karşılayamıyorlar. Ayrıca, taşınabilirlik eksikliği ve spesifik atölye durumu durum gereksinimleri nedeniyle, mühendislerin denetim sürecinde serbestçe hareket etmesi zordur. Bu nedenle, günümüzde birçok dökümhane yüksek verimlilik ve yüksek esnekliğe sahip akıllı denetim yöntemleri arıyor. Gelişmiş lazer tarama teknolojileri ile tasarlanan ZG’nin eksiksiz 3D tarama çözümleri, büyük hacimli parçaların incelenmesi için idealdir ve sert çalışma ortamlarına dayanabilir.

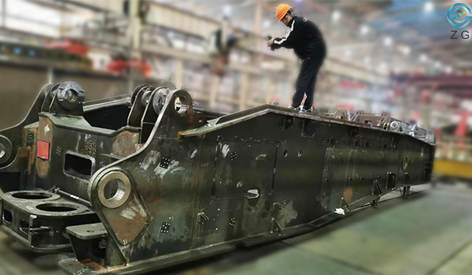

Müşterinin büyük bir kaynağı 12MX3MX2M boyutuyla incelemesi gerekir. Karmaşık dış ve iç yapılara sahiptir. Kaynağın her kısmı tam olarak 1,5 mm'ye kadar doğrulukla ölçülmelidir. Bitmiş parçanın gerekli teknik standardı karşılamasını sağlamak için, kaynağın yüzey özellikleri ve geometrileri tam olarak incelenmelidir.
Zorluklar
Kesin muayene sonuçları elde etmek için, parçaların tüm kenarları ölçülmelidir. Mühendisler ancak bu şekilde yeterli boyut bilgi edinebilir. Bununla birlikte, kaynağın büyük boyutu ve karmaşık yapısı nedeniyle, mühendislerin geleneksel temas araçlarını kullanarak yüzeyde yeterli veri bilgisi yakalaması zordur. Geleneksel yöntemlerin sınırlı ölçüm aralığı ile kısıtlanan müşteriler, kaynakların tüm yüzeyini ve genel yapısını inceleyemez.
Ağır endüstride üretim süreci zorlu endüstriyel koşullarda gerçekleştirilmektedir. Hem parçalar hem de ölçüm cihazları, atölye titreşimleri, ekipman hareketi, nem, değişen sıcaklıklar vb.
Muayene yapmak için geleneksel ölçüm araçlarını benimserken, mühendisler parçanın yüzeyinde ayrı noktalar oluşturarak veri bilgisi alırlar. Bununla birlikte, büyük ölçekli parçaları karmaşık şekiller ve yüzeylerle ölçerken, geleneksel ölçüm yöntemlerini kullanarak boyutsal veri analizini uygulamak için daha uzun inceleme süresi ve daha fazla insan gücü gerektirir.
Geleneksel temas yöntemlerinden farklı olarak, lazer tarama teknolojileri, mühendislerin üretim sürecinde meydana gelen ürün kusurlarını incelerken, muayene süresini önemli ölçüde azaltır. Mühendislerin hedef nesnenin tüm yüzeyini doğru bir şekilde ölçmesini sağlayan 3D modelleme oluşturur.
ZG, nesnenin boyutu, şekli ve yüzey durumuna bakılmaksızın, mühendislerin kusurları incelemek için harcadıkları zamanını önemli ölçüde azaltan profesyonel ve eksiksiz 3D tarama çözümleri sunar. Bu durumda benimsiyoruz Hiperscan, akıllı optik izleme 3D tarayıcı ve Photoshot Max, tarama çalışmasını yürütmek için kablosuz fotogrametri sistemi.
Büyük hacimli parçaları incelerken, geleneksel ölçüm aletlerinin işlem sırasında hareket ettirilmesi gerekir. Sonuçların doğruluğu, atölye titreşimi gibi çevresel kararsızlıklardan etkilenecektir. ZG’nin 3D tarama çözümü ile bu sorun kolayca ele alınabilir.
Kullanmadan önce Hiperscan tarama yapmak için, Photoshot Max tüm proje için doğruluğu güvence altına almak için benimsenmiştir. İlk olarak, cihazı kaynak üzerine yerleştirilen işaretleyicileri yakalamak ve marker noktaları verilerini tarama yazılımına aktarmak için kullanırız. Daha sonra, Hiperscan Optik izleyici ile eşleştirilmiş, tarama çalışması yapmak için ZG-Track kullanılır. Önceden yakalanan marker noktaları verilerine göre, mühendisler, mağaza tabanı titreşimi olmadan tarama işlemi sırasında serbestçe gerçek zamanlı izleme yapabilirler.
Gömülü kablosuz modül ile, Photoothot Maksimum karmaşık yüzey hazırlığı olmadan kablosuz veri iletimini ve işlemeyi gerçekleştirebilir. Fotoğraf çekme sürecinde, mühendis analiz sonuçlarını gerçek zamanlı olarak kontrol edebilir. Ayrıca, dışa aktarılan belirteç verileri doğrudan 3D taramaya uygulanabilir. Yüksek taşınabilirlik ile kullanımı kolaydır. Operatörler bunu doğrudan iş parçasına götürebilir ve iş akışı verimliliğini büyük ölçüde artırabilir.
Kullanırken Hiperscan Tarama yapmak, doğruluğu ve stabiliteyi artırmak için statik izleme fonksiyonu benimsenir. Akıllı etkileşimli sistemle, hibrid tarama modu, iş parçası ve atölye ortamının özelliklerine göre gerçek zamanlı olarak değiştirilebilir. Tarama işlemi sırasında izleyiciyi atlayarak, Hiperscan sadece yaklaşık 1,5 saat süren tüm kaynağın kesin tarama verilerini yakalayabilir.

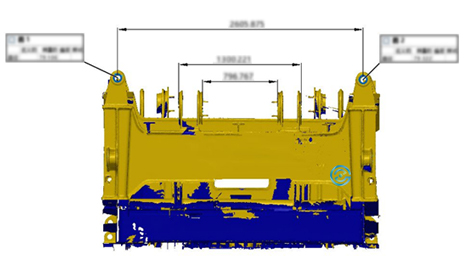

Son olarak, 3D verileri denetim yazılımına aktardıktan sonra, kaynakların tam boyutlu bilgilerini ayrıntılı olarak tanımlayan sezgisel bir inceleme raporu oluşturabilir.
ZG teknolojisi Çin'de, gelişmiş 3D taşınabilir ölçüm teknolojileri geliştiren ve eksiksiz mühendislik hizmetleri sağlayan Wuhan Üniversitesi'nden bağımsız fikri mülkiyet haklarına, en son teknolojilere ve başarılara dayanan profesyonel bir metroloji sınıfı 3D tarayıcı çözüm sağlayıcısıdır. Ürünlerimiz ve hizmetlerimiz, otomotiv üretimi, havacılık, askeri, 3D baskı, kültürel kalıntıların korunması vb. Alanlarında yaygın olarak uygulanan yüksek hassasiyetli 3D lazer tarayıcılar ve tam 3D tarama çözümleri içerir.
